单片机典型论文竞赛题精华集锦（三） - 数模混合 -
单片机论文五 简易无线电遥控系统
一、任务
设计并制作无线电遥控发射机和接收机。

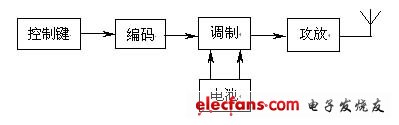

1．无线电遥控发射机

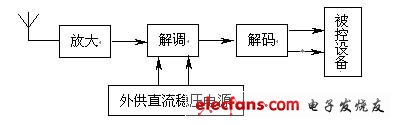

2．无线电遥控接收机
二、要求
1．基本要求
（1）工作频率：fo=6～10MHz中任选一种频率。
（2）调制方式：AM、FM或FSK……任选一种。
（3）输出功率：不大于20mW（在标准75Ω假负载上）。
（4）遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。
（5）接收机距离发射机不小于10m。
2．发挥部分
（1）8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。
（2）在一定发射功率下（不大于20mW），尽量增大接收距离。
（3）增加信道抗干扰措施。
（4）尽量降低电源功耗。
注：不能采用现成的收、发信机整机。
三、评分意见》项目得分基本要求设计与总结报告：方案设计与论证，理论计算与分析，电路图，测试方法与数据，结果分析50实际制作完成情况50发挥部分完成第（1）项12完成第（2）项8完成第（3）项5完成第（4）项5特色与创新20
单片机论文六 简易电阻、电容和电感测试仪
一、任务
设计并制作一台数字显示的电阻、电容和电感参数测试仪
二、要求
1．基本要求
（1）测量范围：电阻100Ω～1MΩ；电容100pF～10000pF；电感100μH～10mH。
（2）测量精度：±5% 。
（3）制作4位数码管显示器，显示测量数值，并用发光二极管分别指示所测元件的类型和单位。
2．发挥部分
（1）扩大测量范围。
（2）提高测量精度。
（3）测量量程自动转换。
三、评分意见
项目得分基本要求设计与总结报告：方案设计与论证，理论计算与分析，电路图，测试方法与数据，结果分析50实际制作完成情况
50发挥部分完成第（1）项9完成第（2）项9完成第（3）项12特色与创新20
单片机论文七 直流稳定电源
一、任务
设计并制作交流变换为直流的稳定电源。
二、要求
1．基本要求
（1）稳压电源 在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：
a．输出电压可调范围为+9V～+12V
b．最大输出电流为1.5A
c．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）
d．负载调整率≤1%（最低输入电压下，满载）
e．纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）
f．效率≥40%（输出电压9V、输入电压220V下，满载）
g．具有过流及短路保护功能
（2）稳流电源 在输入电压固定为＋12V的条件下：
a．输出电流：4～20mA可调
b．负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）
（3）DC-DC变换器 在输入电压为+9V～+12V条件下：
a．输出电压为+100V，输出电流为10mA
b．电压调整率≤1%（输入电压变化范围+9V～+12V）
c．负载调整率≤1%（输入电压+12V下，空载到满载）
d．纹波电压（峰-峰值）≤100mV （输入电压+9V下，满载）
2．发挥部分
（1）扩充功能
a．排除短路故障后，自动恢复为正常状态
b．过热保护
c．防止开、关机时产生的“过冲”
（2）提高稳压电源的技术指标
a．提高电压调整率和负载调整率
b．扩大输出电压调节范围和提高最大输出电流值
（3）改善DC-DC变换器
a．提高效率（在100V、100mA下）
b．提高输出电压
（4）用数字显示输出电压和输出电流
三、评分意见
项目得分基本要求设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50实际制作完成情况50发挥部分完成第（1）项9完成第（2）项15完成第（3）项6完成第（4）项10特色与创新10
单片机论文八 简易数字频率计
一、任务
设计并制作一台数字显示的简易频率计。
二、要求
1．基本要求
（1）频率测量
a．测量范围 信号：方波、正弦波；幅度：0.5V～5V；频率：1Hz～1MHz
b．测量误差≤0.1%
（2）周期测量
a．测量范围 信号：方波、正弦波；幅度：0.5V～5V；频率：1Hz～1MHz
b．测量误差≤0.1%
（3）脉冲宽度测量
a．测量范围 信号：脉冲波；幅度：0.5V～5V；脉冲宽度≥100μs
b．测量误差≤1%
（4）显示器
十进制数字显示，显示刷新时间1～10秒连续可调，对上述三种测量功能分别用不同颜色的发光二极管指示。
（5）具有自校功能，时标信号频率为1MHz。
（6）自行设计并制作满足本设计任务要求的稳压电源。
2．发挥部分
（1）扩展频率测量范围为0.1Hz～10MHz（信号幅度0.5V～5V），测量误差降低为0.01%（最大闸门时间≤10s）。
（2）测量并显示周期脉冲信号（幅度0.5V～5V、频率1Hz～1kHz）的占空比，占空比变化范围为10%～90%，测量误差≤1% 。
（3）在1Hz～1MHz范围内及测量误差≤1%的条件下，进行小信号的频率测量，提出并实现抗干扰的措施。
三、评分意见
项目得分基本要求
设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50
实际制作完成情况50
发挥部分
完成第（1）项10 完成第（2）项10 完成第（3）项20 特色与创新10
单片机论文九 水温控制系统
一、任务
设计并制作一个水温自动控制系统，控制对象为1升净水，容器为搪瓷器皿。水温可以在一定范围内由人工设定，并能在环境温度降低时实现自动控制，以保持设定的温度基本不变。
二、要求
1．基本要求
（1）温度设定范围为40～90℃，最小区分度为1℃，标定温度≤1℃。
（2）环境温度降低时（例如用电风扇降温）温度控制的静态误差≤1℃。
（3）用十进制数码管显示水的实际温度。
2．发挥部分
（1）采用适当的控制方法，当设定温度突变（由40℃提高到60℃）时，减小系统的调节时间和超调量。
（2）温度控制的静态误差≤0.2℃。
（3）在设定温度发生突变（由40℃提高到60℃）时，自动打印水温随时间变化的曲线。
三、评分意见
项目得分
基本要求
设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50
实际制作完成情况50
发挥部分
减小调节时间和超调量20 温度控制的静态误差≤0.2℃ 10 实现打印曲线功能10 特色与创新10
