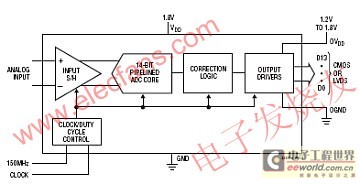

LTC2262-14 是一款采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 72.8dB SNR 和 88dB 无寄生动态范围 (SFDR) 在内的 AC 性能，LTC2262-14 成为了要求苛刻通信应用的理想选择。0.17psRMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

　　DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为1.2LSBRMS。

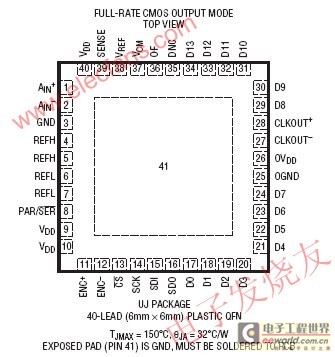

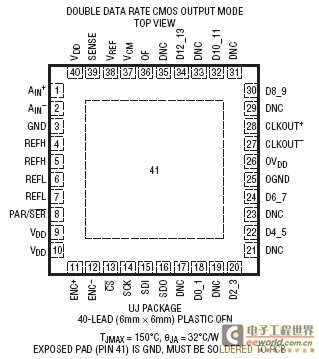

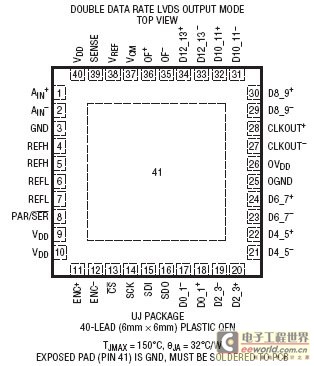

　　数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

　　可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC― 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和宽时钟占空比范围实现了高性能。

　　特点

　　72.8dB SNR

　　88dB SFDR

　　低功率：149mW

　　单 1.8V 电源

　　CMOS、DDR CMOS 或 DDR LVDS 输出

　　可选输入范围：1VP-P 至 2VP-P

　　800MHz 满功率带宽 S/H (采样及保持)

　　任选的数据输出随机函数发生器
