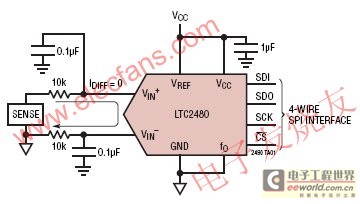

LTC2480 实现了一个 16 位加上正负位的无延迟增量累加 (No Latency ΔΣTM) 模数转换器与专利 Easy Drive 技术的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

　　LTC2480 包括片内可编程增益、一个温度传感器和一个振荡器。LTC2480 可通过配置以提供一个 1 至 256 的可编程增益 (分 8 级)，测量一个外部信号或内部温度传感器和抑制线路频率。可以选择 50Hz、60Hz 或同时 50Hz / 60Hz 线路频率抑制以及一种 2x 加速模式。

　　LTC2480 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV，或直接连接至 VCC。LTC2480 包括一个内置修整振荡器，从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持了绝对准确度和低漂移。

　　特点

　　Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

　　能够以全准确度对高阻抗传感器直接进行数字化处理

　　可编程增益：1 至 256

　　集成温度传感器

　　GND 至 VCC 输入/基准共模范围

　　可编程 50Hz、60Hz 或同时 50Hz/60Hz 抑制模式

　　2ppm (0.25LSB) INL，无漏失码

　　1ppm 偏移和 15ppm 全标度误差

　　可选的 2x 速度模式 (15Hz — 采用内部振荡器)

　　无延迟：数字滤波器可在单个周期内实现稳定
