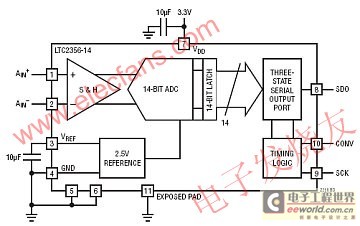

LTC2356-12/LTC2356-14 是采用差分输入的 12 位/14 位、3.5Msps 串行 ADC。这些器件仅从单 3.3V 电源吸收 5.5mA 电流，并采用纤巧型 10 引脚 MSOP 封装。一种睡眠停机功能电路能够进一步将功耗降低至 13μW。速度、低功率与纤巧型封装的组合使 LTC2356-12/LTC2356-14 成为高速、便携式应用的合适之选。

　　80dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。

　　这些器件可对 -1.25V 至 1.25V 双单极输入进行差分转换。AIN+ 和 AIN— 的绝对电压摆幅从地电位扩展至电源电压。

　　串行接口在一个 CONV 上升沿之后的 16 个时钟周期中发送转换结果，以获得与标准串行接口的兼容性。如果在位于转换操作其间的数据流之后提供两个额外的时钟周期以用作采集时间，则在使用一个 63MHz 时钟的情况下能够实现 3.5Msps 的全采样速率。

　　特点

　　3.5Msps 转换速率

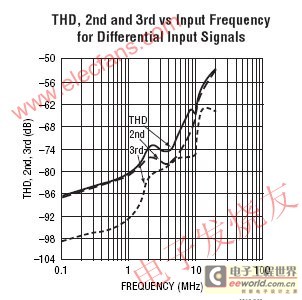

　　74.1dB SINAD (在 14 位)，71.1dB SINAD (在 12 位)

　　低功耗：18mW

　　3.3V 单电源操作

　　2.5V 内部带隙基准可被取代

　　三线式 SPI 兼容型串行接口

　　睡眠 (13μW) 停机模式

　　打盹 (4mW) 停机模式
