采用三线式串行接口的DAC系列LTC2641/LTC2642 - 数模混合 -

LTC2641/LTC2642 是 16、14 和 12 位无缓冲电压输出DAC 系列。这些 DAC 采用 2.7V 至 5.5V 单工作电源，并在整个温度范围内保证单调。LTC2641A-16/LTC2642A-16 在整个温度范围内提供了16 位性能 ((±1LSB INL 和 ±1LSB DNL)。无缓冲 DAC 输出产生了 120μA 的低电源电流和 ±1LSB 的低偏移误差。

　　LTC2641 和 LTC2642 均具有一个 2V 至 VDD 的基准输入范围。VOUT 摆幅为 0V 至 VREF。对于双极操作，LTC2642 包括供一个外部精准运算放大器 (例如：LT1678) 之用的匹配调节电阻器，并在 RFB 上产生一个 ±VREF 输出摆幅。

　　LTC2641/LTC2642 采用一个简单的 SPI/MICROWIRE 兼容型三线式串行接口，能够以高达 50MHz 的时钟速率来运行，并可直接与光耦合器相连，以适应那些需要隔离的应用。最初加电时，上电复位电路将 LTC2641 的 DAC 输出清至零标度，并把 LTC2642 的 DAC 输出清至中间标度。CLR 引脚上的一个逻辑低电平将把 DAC 异步清至零标度 (LTC2641) 或中间标度 (LTC2642)。这些 DAC 均具有商业和工业规格范围。

　　特点

　　纤巧型 3mm x 3mm 8 引脚 DFN 封装

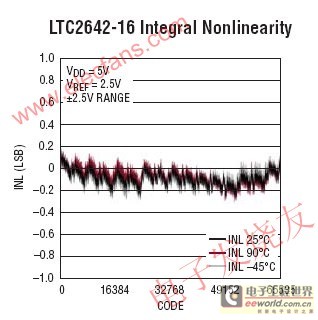

　　16位INL 误差最大值：在整个温度范围内为 ±1LSB

　　低电源电流：120μA

　　在整个温度范围内保证单调

　　低 0.5nV sec 干扰脉冲

　　2.7V 至 5.5V 单电源操作

　　1μs 的快速稳定时间至 16 位

　　无缓冲电压输出直接驱动 60k 负载

　　50MHz SPITM/QSPITM/MICROWIRETM 兼容型串行接口

　　上电复位将 DAC 输出清至零标度 (LTC2641) 或中间标度 (LTC2642)

　　直接光耦合器接口的施密特触发器 (Schmitt-Trigger) 输入

　　异步 CLR 引脚

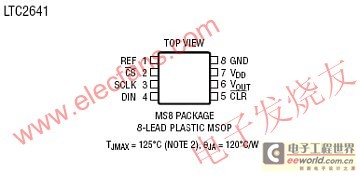

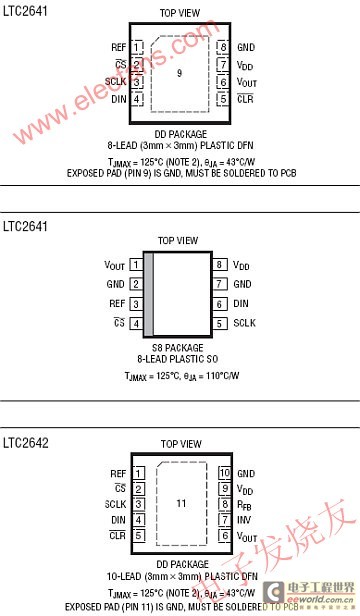

　　8 引脚M SOP 和 3mm x 3mm DFN 封装 (LTC2641)

　　10 引脚 MSOP 和 3mm x 3mm DFN 封装 (LTC2642)

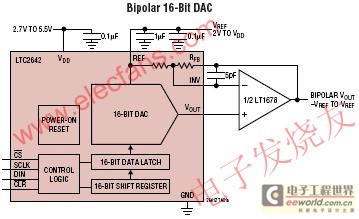

　　Typical Application

　　

　　

　　封装

　　MS-8, DFN-8

　　

　　

　　应用

　　高分辨率偏移和增益调节

　　过程控制和工业自动化

　　自动测试设备

　　数据采集系统
