这个小东西简单而好玩，可以做为单片机入门的一个课业设计。

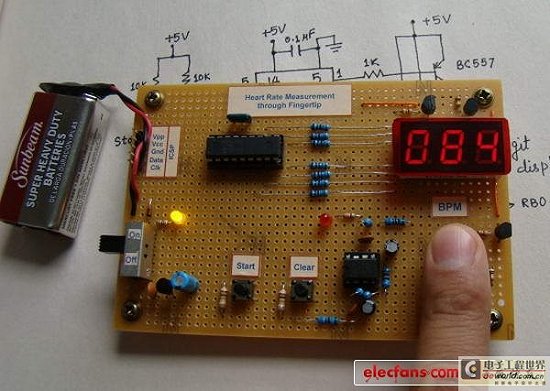

将你的食指轻轻地放在传感器上，就能看到LED指示灯随着你的心跳而闪动，15秒钟以后，还能在数码管上显示你当前的心率。

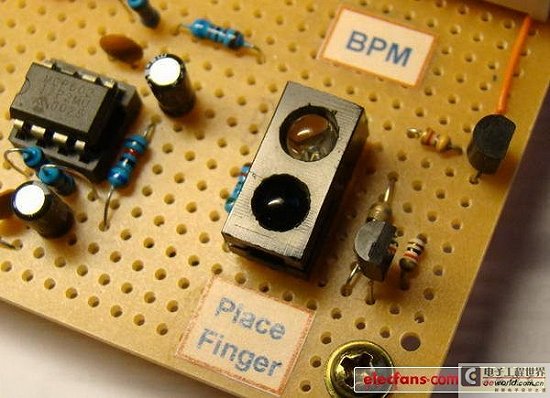

核心部分在传感器上，这里用的是一套红外对管。
人体指尖的动脉比较发达，当动脉血管随心脏周期性收缩与舒张时，血管中的血液容积也会发生变化。
这时红外接收探头便能采集到的相应的光脉冲信号，经过去噪和放大后送到单片机，进行运算处理，便得到了心率数据。

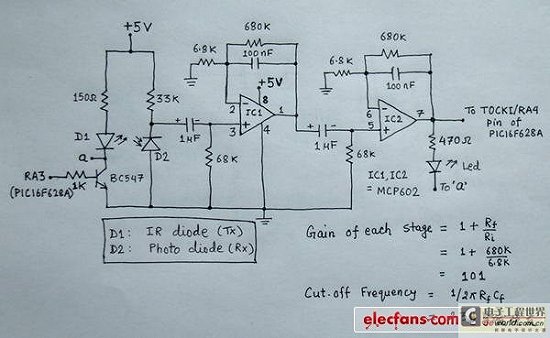

采集部分的原理图

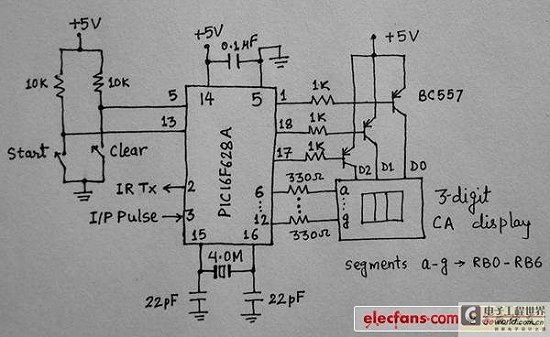

运算与显示部分的原理图
