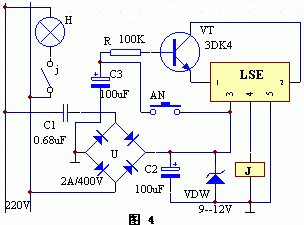

该装置的电路工作原理见图4。当按钮开关AN未揿下时，三极管VT无偏流而截止，此时VT的c--e极间电阻大于50K，故LSE的①、②脚间相当于开路，LSE的④脚输出低电平，继电器J呈释放状态。当揿下开关AN时，其电流通过AN迅速向电容器C3充电，在1秒钟内已将电荷充满，此时三极管VT导通，其极间电阻减小，故LSE开通，其④脚输出高电平，继电器J通电吸合，电灯H点亮。松开手后，C3中的电荷通过电阻R向VT放电，维持VT的导通。当C3中的电荷泄放完毕，VT截止，J自动释放，H熄灭。其电灯H的点亮时间取决于R和C3的数值。按图＊所示数值，经试验其延时时间大约为1分30秒。
