智能小车语音输出电路 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

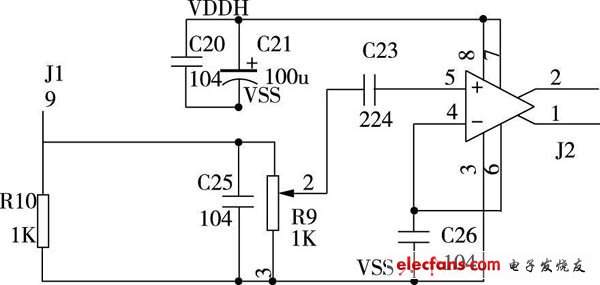

智能小车语音输出电路如图所示。其中， VDDH 为参考电压， VSS是系统的模拟地。音频信号由SPCE061A 的DAC引脚输出送到电路的9端， 通过音量电位器R9的调节端送到集成音频功率放大器SPY0030, 经音频放大后， 音频信号从SPY0030输出经J2端口外接扬声器播放声音。

　　

智能小车语音输出电路
