本机振荡电路 (差频为465KHz) - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

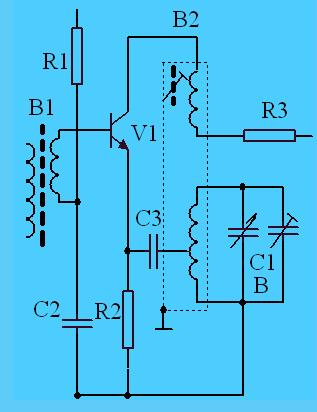

本机振荡电路: V1是变频管,它兼有振荡、混频两种作用。本机振荡电路由振荡变压器(简称中振)B2、可变电容器C1b构成变压器反馈式振荡器,振荡频率主要决定于L4、C1b,本机振荡信号通过C2、C3接在V1基极—发射极之间,自激振荡信号由反馈线圈L3耦合给振荡回路,再由C3、C2回送到V1的基极—发射极之间,循环放大,形成振荡。输入调谐信号与本机振荡信号同时加到三极管上,利用三极管的非线性特性,在三极管的集电极将产生两种频率信号的和频、倍频和差频
