电视机场扫描锯齿波电压产生电路 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

电视机场扫描锯齿波电压产生电路

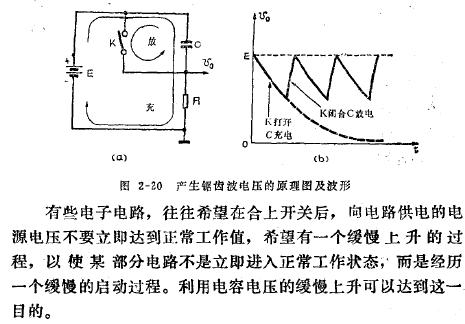

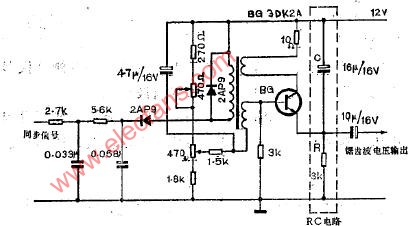

虚线框内是用以产生锯齿波电压的RC电路，工作原理见下图，上图中晶体管BG所组成的间歇振荡器的作用使相当下图中的开关K。BG截止时，相当K打开，电容被充电，对应场扫描的正程，BG饱和时，相当K闭合，电容放电，对应场扫描的逆程。
