逻辑电平开关电路

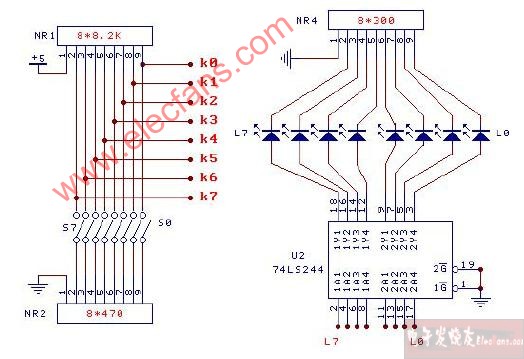

如图所示实验台右下方设有8个开关K7～K0，开关拨到“1”位置时开关断开，输出高电平。向下打到“0”位置时开关接通，输出低电平。电路中串接了保护电阻使接口电路不直接同＋5V 、GND相连，可有效地防止因误操作误编程损坏集成电路现象。
