电感三点式振荡器电路

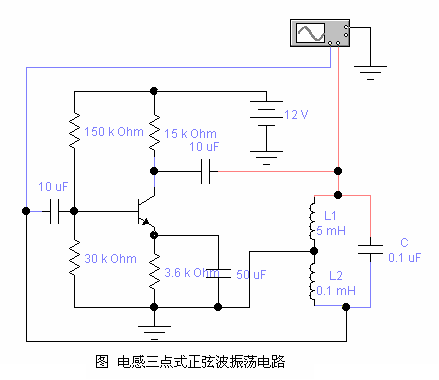

图Z0805是电感三点式振荡电路,又称哈特莱振荡电路。图中L1、L2、C组成谐振回路,L2兼作反馈网络,通过耦合电容Cb将L2上反馈电压送到三极管的基极。

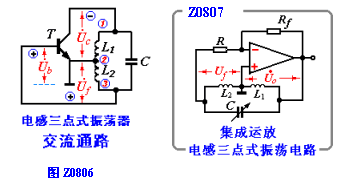

     由图Z0806交流通路看出,谐振回路有三个端点与三极管的三个电极相连,而且与发射极相接的是L1、L2,与基极相接的是L2、C即满足"射同基反"的原则。因此电路必然满足相位平衡条件。
     当回路的Q值较高时,该电路的振荡频率基本上等于LC回路的谐振频率,即

式中L = L1＋L2＋2M为回路总电感。
     该电路的特点与变压器反馈式振荡电路极为相似。须指出：它的输出波形较差,这是由于反馈电压取自电感的两端,而电感对高次谐波的阻抗较大,不能将它短路,从而使Uf中含有较多的谐波分量,因此,输出波形中也就含有较多的高次谐波。
     用集成运放构成的电感三点式振荡电路如图Z0807所示,不难证明其振荡频率为：


　
