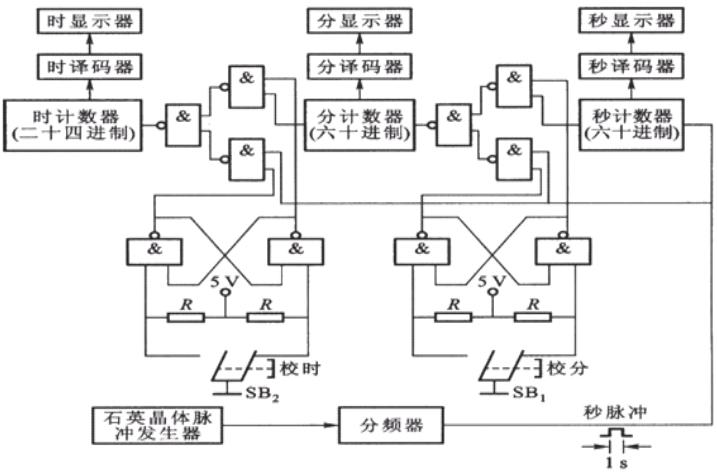

数字钟原理框图

数字钟系统构成
1、数字钟的构成：振荡器、分频器、计数器、译码器、显示器等几部分
2、数字钟的时、分、秒实际上就是由一个24进制计数器（00-23），两个60进制计数器（00-59）级联构成。设计数字钟实际上就是计数器的级联。
3、60进制计数器的设计
4、24进制计数器的设计
5、计数器的级联设计
（二）、数字钟设计要点：EWB软件本身提供任意频率的时钟，因此振荡器、分频器不需设计；
    另外EWB软件也带有内置译码驱动的数码管，故此译码器和显示器也不需设计。

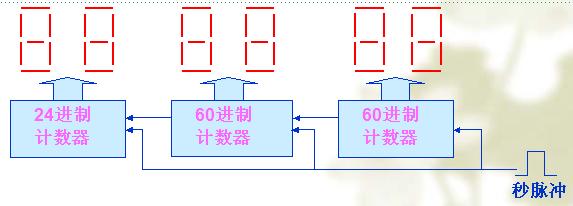

    这样，数字钟的设计实际上就是设计如下图的计数器
EWB软件本身提供任意频率的时钟，因此振荡器、分频器不需设计；
    另外EWB软件也带有内置译码驱动的数码管，故此译码器和显示器也不需设计。
    这样，数字钟的设计实际上就是设计如下图的计数器.

（三）、芯片选型     由于24进制、60进制计数器均由集成计数器级联构成，且都包含有基本的十进制计数器，从设计简便考虑，芯片选择同步十进制计数器74LS160。

（四）、计数器电路
    计数器级联时的时钟构成方式可以采用同步时钟，也可以采用异步时钟，这里给出的参考图采用了异步时钟，详图见后页。
