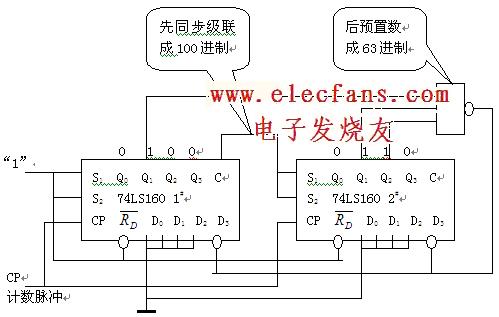

先级联后预置数构成的63进制计数器:我们同样也可以先用级联法组成10i计数器、或16i计数器，再用预置数法组成任意进制计数器。63进制计数器，可以先用两片10进制计数器（74LS160）组成100进制计数器，再用预置数法实现63进制计数器。其计数状态转换图如图9-2所示。这里需要注意的是：74LS160是同步预置数功能，没有过渡状态。

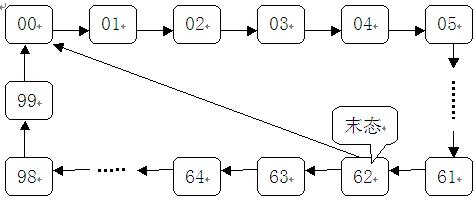

图9-2 先级联后预置数构成的63进制计数器状态转换图
