具宽输入共模范围的 16 位 5Msps SAR ADC 简化了模拟前端电路 -

来源：网络用户发布，如有版权联系网管删除　2018-09-29　

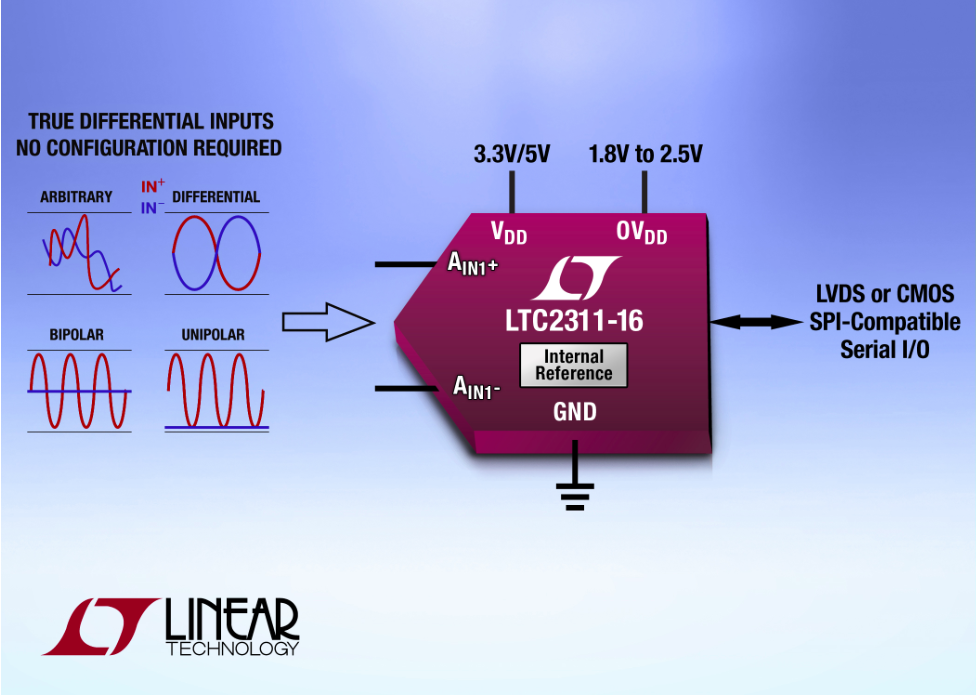

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2016 年 5 月 24 日 – 凌力尔特公司 (Linear Technology Corporation) 推出具有宽轨至轨输入共模范围的 16 位 5Msps 逐次逼近寄存器 (SAR) 型模数转换器 (ADC) LTC2311-16。LTC2311-16 提供了灵活的差分输入，可接受直至奈奎斯特频率的模拟信号。这可实现多种信号类型的直接转换，同时在 2.2MHz 输入信号时保持良好的 81.6dB 信噪比 (SNR)，并在同样高速的输入信号时实现 85dB 的高共模抑制比 (CMRR)。

需要信道至信道隔离的仪表和医疗应用常常采用单通道 ADC，以单独地隔离前端电路。每个 ADC 通道需要自己的信号调理电路和隔离式电源。这个电路被复制到所有通道上，因此电路的任何简化都会对系统的复杂性有深远影响。LTC2311-16 灵活的差分输入和宽输入共模范围可简化输入信号调理设计，从而显着地减少所需组件数量，降低系统成本和功耗，减小所需电路板空间。

LTC2311-16 领导了一个引脚兼容的 16 位、14 位和 12 位 SAR ADC 系列，采样速率为 5Msps 和 2Msps。这些器件集成了低漂移的精准内部基准，从而确保 20ppm/°C 最高温度系数，因此简化了系统设计。该系列可由 3.3V 或 5V 电源供电，采用 3.3V 电源时消耗 30mW，而在 5V 电源时消耗 50mW。高速、SPI 兼容 CMOS 或 LVDS 串行接口非常适合高集成度高速系统。

LTC2311-16 具有商用、工业和汽车 (–40°C 至 125°C) 温度级版本。该系列的其他器件将在 2016 年陆续推出。
