与非门组成触摸式开关电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

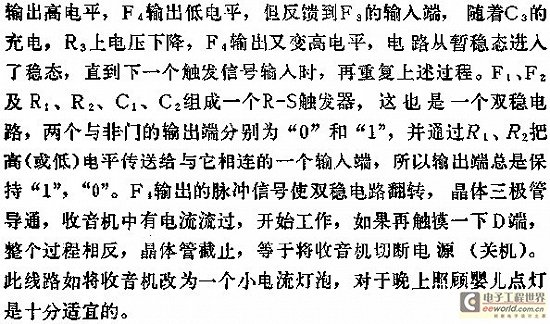

用与非门组成触摸开关，具有小巧、功耗低等优点，十分适合晶体管收音机之类的小电流用电器作无触点开关用。图中所示是由它组成的线路。图示线路F3、F4、C3、R3组成单稳态触发器，但它只有一个稳定状态，外加触发信号从D端输入时，F3
