串行输出的12位模数转换器MAX1286–MAX1289 - 数模混合 -

来源：网络用户发布，如有版权联系网管删除　2018-09-29　

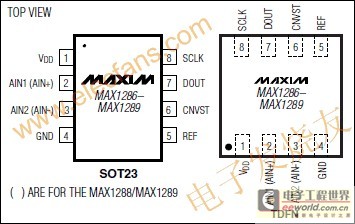

MAX1286–MAX1289是串行输出的12位模拟-数字转换器(ADC)，具有成本低、功耗小的特点，采用小型8引脚SOT23封装和8引脚TDFN封装。MAX1286/MAX1288采用+5V单电源供电，MAX1287/MAX1289采用+3V单电源供电。这些器件具备逐次逼近ADC，自动关断，快速唤醒(1.4s)的功能和一个高速3线接口。在150ksps最大采样速率下功耗仅为0.5mW (VDD = +2.7V)。在较低的采样速率下，转换间隙的AutoShutdown (0.2A)特性能够减小功率消耗。MAX1286/MAX1287提供双通道单端工作模式，接受输入信号范围为0到基准VREF。MAX1288/MAX1289接受范围为0到基准VREF的真差分输入。使用一个外部时钟通过3线SPI/QSPI/MICROWIRE兼容串行接口来存取数据。良好的动态性能，低功耗，使用简单以及封装尺寸小等特点使其非常适用于电池供电的便携数据采集装置和其他要求低功耗、小体积的应用。

　　关键特性

　　单电源工作

　　+3V (MAX1287/MAX1289)

　　+5V (MAX1286/MAX1288)

　　转换间隙AutoShutdown

　　低功耗

　　150ksps下245A

　　100ksps下150A

　　10ksps下15A

　　1ksps下2A

　　关断时0.2A

　　真差分采样/保持，150kHz采样速率
