MAX9697为12路可编程gamma电压基准系统 - 数模混合 -

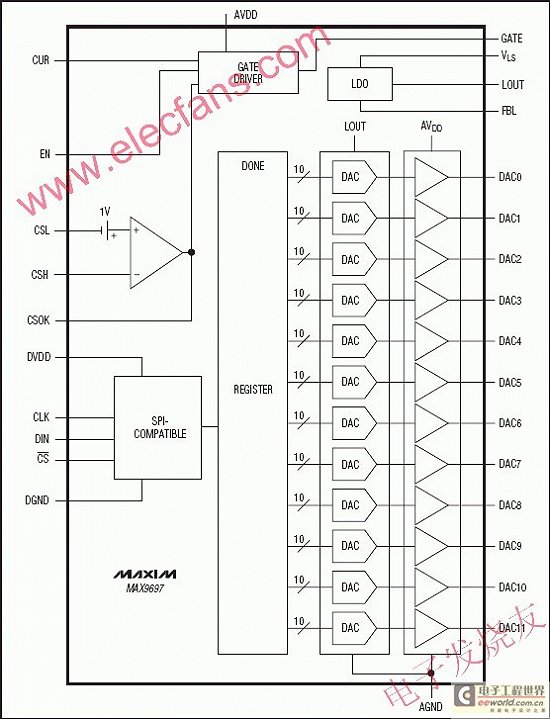

MAX9697为12路可编程gamma电压基准系统，可提供具有10位分辨率的12路可编程基准电压。这些电压基准可用于TFT-LCD显示器的gamma校正，也可作为VCOM电压基准或作为电平转换器输入的电源。每路基准电压带有一个10位数/模转换器(DAC)和高峰值电流的缓冲器，可降低临界电平和模板显示后的恢复时间。

　　可调节的低压差线性稳压器(LDO)用作DAC基准，进一步提高了DAC输出的稳定性和准确性。MAX9697集成栅极驱动器输出用于控制外部p沟道FET，以缓慢开启线性稳压器，从而使基准电压在可控状态下线性上升。

　　MAX9697带有串行外围接口(SPI)总线，可对基准电压进行编程。该器件还具有检流比较器，用于检测应用电路中其它部分的异常电源电流。

　　MAX9697采用28引脚TQFN封装，工作在-40°C至+125°C温度范围。

　　关键特性

　　12路可编程基准电压，具有10位分辨率

　　基准电压受控的上升斜率

　　可调节LDO

　　检流比较器

　　10V至18V模拟供电电压范围

　　2.3V至3.6V供电电压范围

　　SPI接口
