MAX19505双通道、模/数转换器(ADC) - 数模混合 -

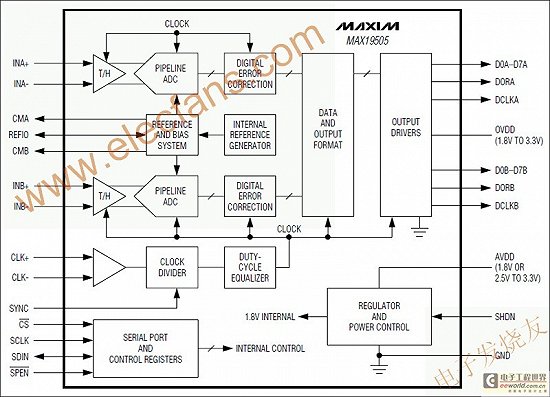

MAX19505的模拟输入可接受0.4V至1.4V的宽输入共模电压范围，允许宽范围的RF、IF以及基带前端直流耦合到输入端。在基带至400MHz以上的输入频率范围内，MAX19505具有优异的动态性能，非常适合零中频(ZIF)和高中频(IF)采样应用。fIN = 70MHz、fCLK = 65MHz时，典型信噪比(SNR)为49.8dBFS，典型无杂散动态范围(SFDR)为69dBc。

　　MAX19505工作在1.8V电源。此外，内部自检测电压调节器可工作在2.5V至3.3V电压(AVDD)。数字输出驱动器工作在1.8V至3.5V独立的电源电压(OVDD)。VAVDD = 1.8V时，每通道的模拟功耗仅为43mW。除了具有较低功耗外，MAX19506在关断模式下功耗可降至1mW，待机模式下功耗仅为15mW。

　　通过3线串行接口访问可编程寄存器能够实现各种调节和功能选择。此外，串口还可以被禁用，提供三个输入引脚用于选择输出模式、数据格式和时钟分频。数据输出采用双并行CMOS兼容输出数据总线，可配置为单复用并行CMOS总线。

　　MAX19505采用小尺寸、7mm x 7mm、48引脚薄型QFN封装，工作在-40°C至+85°C扩展级温度范围。

　　引脚及功能兼容的10位65Msps、100Msps以及130Msps产品请分别参考MAX19515、MAX19516以及MAX19517数据资料。引脚及功能兼容的8位100Msps和130Msps产品请分别参考MAX19506和MAX19507数据资料。

　　关键特性

　　工作状态下具有极低功耗(65Msps时43mW/通道)

　　1.8V或2.5V至3.3V模拟供电电压

　　优异的动态性能

　　70MHz时，SNR为49.8dBFS

　　70MHz时，SFDR为69dBc

　　通过SPI接口实现用户可编程调节和功能选择

　　可选择的数据总线(双CMOS或单复用CMOS)

　　DCLK输出和可编程数据输出定时，简化了高速数字接口

　　非常宽的输入共模电压范围(0.4V至1.4V)

　　非常高的模拟输入带宽(> 850MHz)

　　单端或差分模拟输入

　　单端或差分时钟输入

　　1分频(DIV1)、2分频(DIV2)以及4分频(DIV4)时钟模式

　　二进制补码、格雷码以及偏移二进制输出数据格式

　　超限指示器(DOR)

　　CMOS输出内部端接选项(可编程)

　　位顺序可反向(可设置)

　　数据输出测试模板

　　小尺寸、7mm x 7mm、48引脚薄型QFN封装，带有裸焊盘
