概述

　　分段线性化的输入和输出之间存在着非线性的关系。分段线性化的基本原理是把输入信号分成若干段，在每一段上都可以认为是输入和输出之间存在着线性的关系，对于这些量而言，在整个量程范围内是非线性的，但是就输入的某一个局部范围之内，其输出和输入可以近似的认为是线性关系。理论证明，只要段的间距足够的小，分段的数量足够的多，对于任何连续函数，在误差允许的范围内，都可以用分段线性化来处理。但是在实际的应用中，分段的数量不宜太多，往往根据测量精度的实际要求，权衡使用分段的数量。

　　公式：假设在输入x分成n段：X1，X 2，X 3，…….，X n，输出y分别对应于：Y1，Y2，Y3，……，Yn，则输出的计算公式是：

　　输入输出

　　小于X1等于Y1

　　等于Xi等于Yi

　　Xiled="f" id="_x0000_t75" o:preferrelative="t" o:spt="75" path="m5l11115xe" stroked="f">



　　大于Xn等于Yn

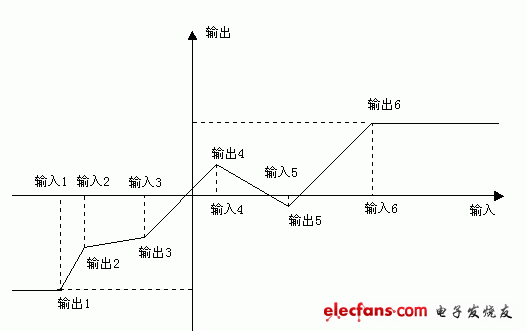

　　如下图示：

　　如下图示：

　　



　　分段线性化表的组态：

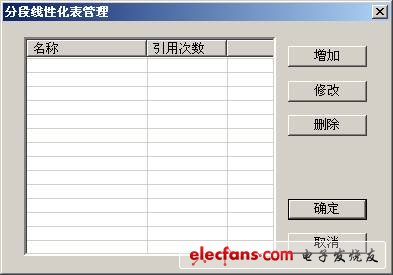

　　分段线性化表是模拟IO点的一个参数，要进行分段线性化必须建立分段线性化表。从组态环境中的导航树“数据库/点组态”进入数据库组态，在数据库组态程序菜单中选择“工程/分段线性化表”，进入到分段线性化表的管理界面：

　　

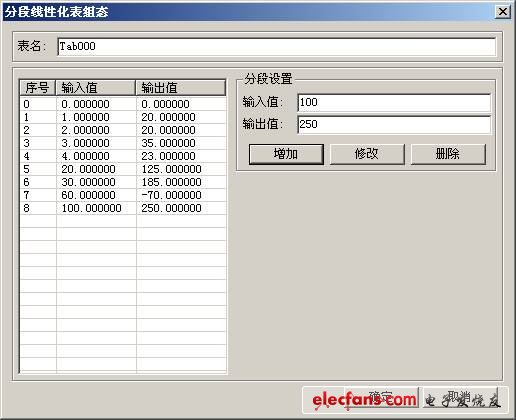

　　点击增加，则进入到分段线性化表组态：

　　



　　表名是分段线性化的索引，在整个数据库系统中唯一，由字母和数字组成，最多不超过64个字符。

　　前面说过，分段线性化表是把输入分成若干段，每一个分隔点都有一个输入和输出与之对应。因此，在组态时，要设计其分隔点的输入和输出，在分段设置框中分别输入合适的输入值和输出值，点击增加，则在分段线性化表中就增加一个分隔点。因为分段线性化对于一个输入只能有一个输出，如果增加时相同的输入已经存在，则增加无效。

　　修改时如果当前选中了一个分隔点，则修改时只修改当前选中分隔点的输出值。

　　删除时删除当前表的选中的分隔点。

　　对于一个分段线性化表而言，最少需要有两个分隔点。

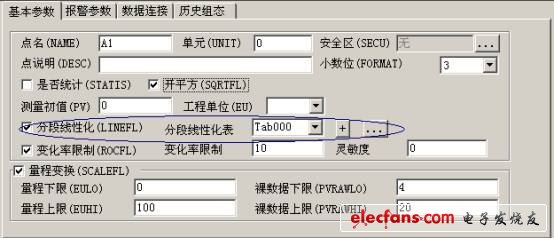

　　建立一个分段线性化表之后，就可以在模拟IO点中引用了，在点表中选择一个模拟IO点，在其基本参数页中进行分段线性化组态：

　　



　　注意，如果要进行分段线性化，必须首先让该点分段线性化使能。在分段线性化表中选择已经组态好的分段线性化表，如果没有组态，则点击按钮 新增加一个分段线性化表，也可以通过点击按钮 对已经建立的分段线性化表进行修改。

　　这样，在系统运行时，DB将自动对输入变量进行分段线性化。
