　　图5为共模扼流线圈的例子。

　　图5 共模扼流线圈之例

　　用于AC电源线时，因有高压电，故进行了充分的安全性考虑。而用于高速信号线时，则主要考虑片状结构，以便满足小型化的要求。另外，在铁氧体磁芯上卷线的卷线型和应用滤波器线圈的滤波器型系列也正被产品化。卷线型的特点是高性能，而滤波器型的特点则是小型。图6为卷线型片状共模扼流线圈的结构示例。2根线同时缠绕使去线与回线毗邻，线与线之间的磁性相互结合，共模和差模的选择性增高。

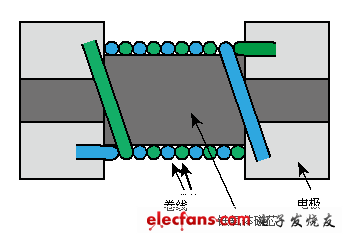

　　图6 卷线型片状共模扼流线圈的结构示例（下图）

《共模扼流线圈的注意点》

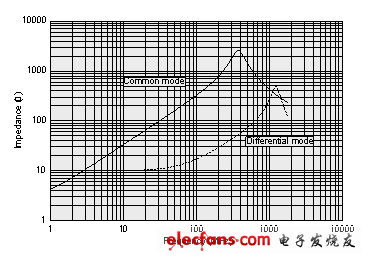

　　到此为止的说明都是针对共模扼流线圈不会影响差模方式而言的，但其实这是共模扼流线圈的理想情况。实际上，线圈间产生的磁通量会有一部分残留下来，成为一部分电阻。虽然这种差模电阻十分微弱，但在信号频率很高时，有必要考虑这种影响。图7为实际的片状共模扼流线圈电阻曲线由图可知差模电阻在1GHz左右时升高。最近，低压差模电阻的片状共模扼流线圈也正被逐渐产品化，在处理Display Port和USB3.0等频率很高的信号时，相应片状共模扼流线圈的选择是很重要的。
