一、八路LED跑马灯实验

　　现在让我们开始做第一个实验：八路发光二极管轮流点亮的实验，也就是通常所说的跑马灯实验，首先让我们来完成必须的硬件部分，我们需要焊接上8个发光二极管和8个限流电阻，可以参考下面的原理图和实物图像进行操作，需要注意的是LED是有极性的，引脚长的为正极，引脚短的为负极，负极和电阻一侧连接，如果接错那么相应的那一路可能在实验中不会点亮了，在焊接前要看仔细哦～～～

　　

　　下面我们来完成软件编程设计，这里我们没有采用高深的编程技巧，而是用了最笨、最直接的向端口送数的办法来实现，一来程序比较简单，没必要玩深沉，而且初学者看起来直观易懂。

　　ORG 0000H

　　START:MOV P1，#01111111B；最下面的LED点亮

　　LCALL DELAY；延时1秒

　　MOV P1，#10111111B；最下面第二个的LED点亮

　　LCALL DELAY；延时1秒

　　MOV P1，#11011111B；最下面第三个的LED点亮 （以下省略）

　　LCALL DELAY

　　MOV P1，#11101111B

　　LCALL DELAY

　　MOV P1，#11110111B

　　LCALL DELAY

　　MOV P1，#11111011B

　　LCALL DELAY

　　MOV P1，#11111101B

　　LCALL DELAY

　　MOV P1，#11111110B

　　LCALL DELAY

　　MOV P1，#11111111B;完成第一次循环点亮，延时约0.25秒

　　AJMP START;反复循环

　　;延时子程序，12M晶振延时约250毫秒

　　DELAY：

　　MOV R4，#2

　　L3： MOV R2 ，#250

　　L1： MOV R3 ，#250

　　L2： DJNZ R3 ，L2

　　DJNZ R2 ，L1

　　DJNZ R4 ，L3

　　RET

　　END

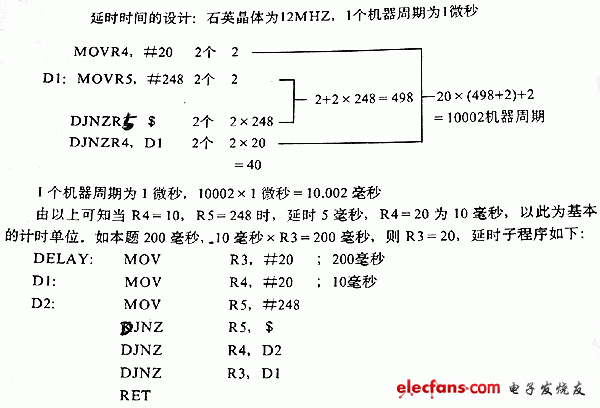

　　如何精确计算延时子程序的执行时间？

　　汇编语言的一大优势就是能够精确控制程序的执行时间，这在编写一些对时序要求严格的外围器件驱动时由为重要！

　　
