RS485接口电路原理图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

由于20路电压测量模块支持RS485串行通信,为了实现单片机与电压测量模块的数据通信,必须设计RS485通信接口。主机可以通过RS485接口将查询信息传送给从机,同时从机可以将采集的实时电压数据回应给主机。采用RS485信号收发专用芯片MAX485实现信号的转换,在设计电路时要充分考虑MAX485芯片同相端、反相端的电平对应关系。由于从机回应数据帧的初始位-低电平使主机产生接受中断,所以只有MAX485芯片同相端A的初始电平大于反相端B的初始电平时,才能保证主控制器单片机打开接收中断时不会产生误中断,而造成接到错误的数据帧,RS485接口电路原理图如图2所示。

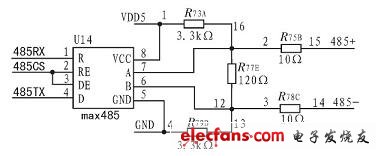

  图2 RS485接口电路原理图
