DS1775,DS1775R微型数字温度计及温度监控器 - 数模混合 -

DS1775数字温度计和恒温器采用小巧的5引脚SOT23封装，在-10°C至+85°C温度范围内具有±2°C精度。温度计数据采用2进制补码格式，具有9至12位分辨率（用户可编程），通过2线串行总线读出。DS1775具有8个不同的硬件连线地址，允许多达8个DS1775器件工作在同一条总线上。8种类型的DS1775分别为：

DS1775提供温控器功能，具有用户可编程的过温（TOS）和欠温（THYST）门限，保存在片内SRAM中。两个门限提供可编程的温控器滞回：当测量温度超过TOS时，温控器输出有效，并保持有效直到测量温度降至THYST以下。

DS1775功能上兼容于DS75和LM75。

关键特性

小巧的5引脚SOT23封装

-10°C至+85°C温度范围内具有±2°C精度

测量温度范围-55°C至+125°C （-67°F至+257°F）

9至12位用户可配置的分辨率

专用温控器逻辑输出

用户可编程的温控器设置

数据传输采用2线/SMBus接口

8个地址型号允许8片DS1775工作于同一条总线

与DS75和LM75功能上兼容

2.7V至5.5V电源范围

图表

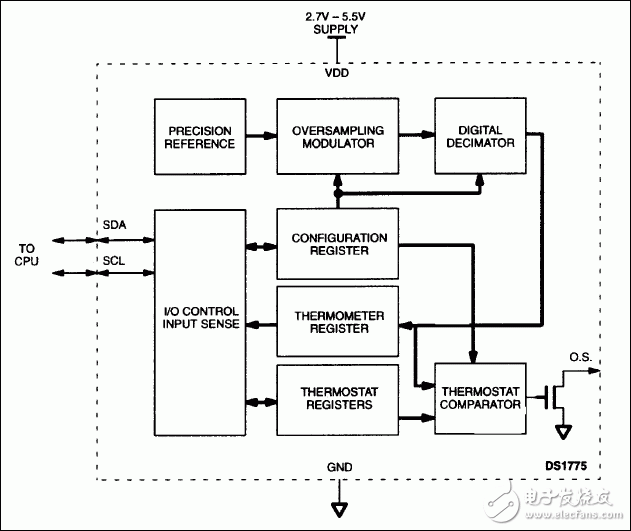

功能原理框图
