如何在弱电线路上进行数据通信 - 数模混合 -

如果要用室内现有的电线线路进行网络通信，一般会采用电力线载波的方式，在强电线路上进行数据传输。现在想出了个更简单便宜可靠的办法，只要几个分立器件和两个IC，通过弱电电路通信（比如电话线）。

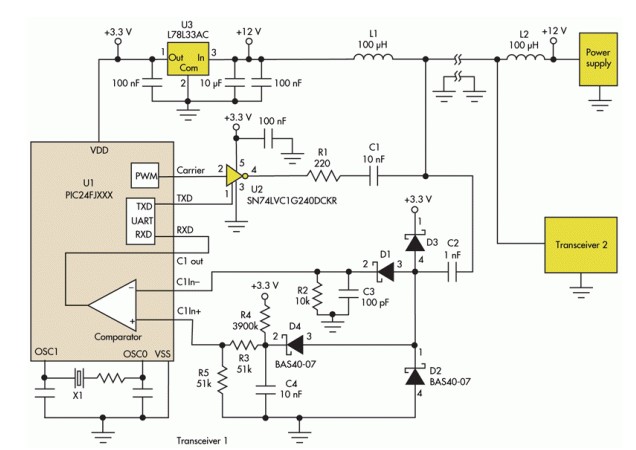

　　这个电路的传输速率至少可以达到32kbit/s， 如果载波更高，速度还可以更快。为简单起见，我们用的键面开关，没有减噪功能，如果要的话可以用软件实现。U1是个PIC单片机，配几个外围器件，一个PWM模块。

　　需要注意的是，这个电路只能用在低电压的弱电环境中，不能接入高压。
