串行存储器拷贝器原理图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

电可擦除存储器是一种可读写的存储器件,英文缩写为E2PROM,主要用于数据的保存。其中24CXX系列存储器是较常用的一种E2PROM.广泛用于各类家电,例如IIC总线控制彩电中,存储整机正常工作的各项数据亮度,面平衡等各项数据。但是,这种存储器极易受静电影响而损坏丢失存储的数据,给IIC总线控制彩电维修带来困难。为使市面上购得的24CXX系列存储器内,存有原厂家写入的整机正常工作的各项数据,下面介绍一种串行存储器拷贝器,它可将家电中存储器E2PROM中的数据写入到空白存储器中。

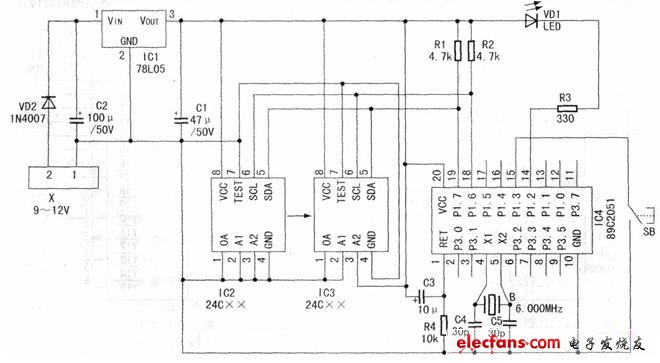

  分析拷贝器的原理电路图。主控芯片采用单片机AT89C2051,该芯片本身不具备硬件IIC系统,故制作中采用纯软件的模拟IIC总线,SDA接入IC4(19)脚。SCL接入IC4(18)脚。

  IC4(14)脚用于指示灯LED驱动,(15)脚用于启动键SB的输入。C3和R4组成上电复位电路。B与C4、C5组成时钟振荡电路。加上电源就组成一个简单的单片机应用系统。IC2、IC3为两个8脚DIP的插座,用于插入两块24CXX存储器,其中IC2为源存储器,来自彩电中的EEPROM。IC3为目标存储,即市购的空白E2PROM,源存储器的地址引脚AO、A1、A2接公共地,目标存储器除A2接VCC外,其他也接公共地。IC2、IC3的④脚接地,⑤脚为数据线SDA,⑥脚为时钟线SCL,⑦脚为测试端,一般情况下接地,⑧脚为电源Vcc(5V)。

  从插座×接入9~12V直流电源,经三端稳压器fCl(78L05)稳压后,给整个电路提供5V电压,二极管VD2用以防止外接电源极性反接造成电路损坏用。C1、C2用来滤波。

  使用时,在IC2、IC3上分别插入源存储和目标存储器,接通电源,LED将低速闪烁,表示已正常工作,然后按动启动键SB,这时LED常亮,表示正在拷贝。稍等一段时间约20s左右.LED又恢复闪烁状态,表示数据已拷贝到目标存储器中即拷贝完成,去掉电源。此时,两个存储器中的内容数据已完全一致,拔下目标插存储器,可作检修备品,而源存储器可插回彩电中正常工作。

  主控芯片89C2051是市售单片机,其软件程序必须通过编程器把二进制机器码烧入,该机器码只能用于烧写,如要阅读,需要有单片机编译软件来翻译。

  本拷贝器仅适用于24C08/C02/01系列存储器,而24C16以上存储器由于读写格式与上述系列存储器不同,故无法适用。
