回到我们的举例，两种情况中的失调误差可按下述方法获得：

2.5V基准时+8mV的失调误差相当于12位ADC具有13LSB的误差（8mV/［2.5V/4096］）。虽然分辨率仍是12位，但是你必须从每次转换结果中扣除13个码以补偿失调误差。值得注意的是，实际上这时的可测量满量程值就变为了2.5V（4083/4096） = 2.492V。此范围以上的任何值都会使ADC溢出。因此，ADC的动态范围或者说输入范围减小了。这个问题在较高分辨率的ADC中尤为显著；在16位系统中，8mV对应于210LSB （VREF = 2.5V）。

如果失调为-8mV （假设为单极性输入），接近于零的小信号输入将不会引起任何输出变化，一直到模拟输入增加到+8mV 。这同样造成了ADC动态范围的减小。

增益误差定义为满量程误差减去失调误差（图5）。满量程误差在转换函数曲线上最后一次ADC跳变处进行测量，并和理想ADC的转换函数相比较。增益误差可通过软件用一个简单的线性函数y = （m1/m2）（x）进行简单的校正，其中的m1是理想转换函数的斜率，m2是实际测得的转换函数的斜率（图5）。

图5. 失调、增益和满量程误差

增益误差指标中可能包含或不含ADC参考电压对于误差的贡献。在电气规范中，检查一下增益误差的测试条件，并决定采用内部或外部基准工作是非常重要的。一般情况下，当采用片内基准时增益误差会比较大。如果增益误差为零，在对满量程模拟输入作转换时转换结果应为全1 （对于本例的12位系统则为3FFh）（见图6）。由于我们的转换器不理想，全1转换结果可能会在施加的输入电压大于满量程（负增益误差）或小于满量程（正增益误差）时出现。有两种办法可以调整增益误差，其一是调节参考电压，以便在某特定参考电压下得到满量程输出，或者在软件中采用一个线性校正曲线改变ADC转换函数的斜率（一阶线性方程或查表法）。

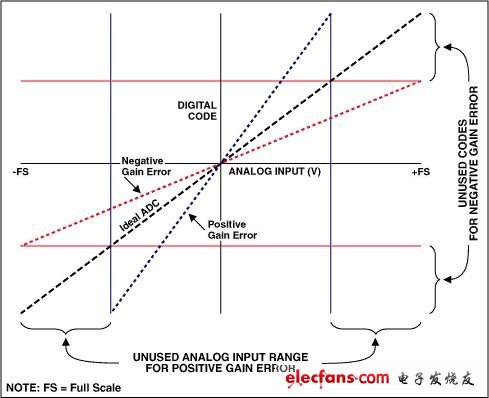

图6. 增益误差降低了动态范围

和失调误差一样，增益误差也会降低动态范围。举例来说，如果满量程输入电压时转换得到的数码输出为4050而非理想的4096 （12位转换器），也就是所谓的负增益误差，在这种情况下，高端的46个码将无法利用。类似地，如果满量程数码4096出现在输入电压低于满量程时，ADC的动态范围同样被降低了（见图6）。值得注意的是对于正的满量程误差，你无法在转换结果变为全1的点之外对转换器进行校准。

对付失调和增益误差最简单的办法就是找一个误差值足够低的ADC，这样你就不必再考虑校正了。找到一个失调和增益误差小于4LSB的12位ADC并不困难。

其它误差源

码沿噪声

码沿噪声是在转换函数中恰好发生编码跳变时出现的噪声。通常在规格书中对该项特性不作规定。甚至对于较高分辨率的转换器（16位以上），由于更小的LSB间隔，码沿噪声更为显著，通常都对这项性能未作规定。很多时候，码沿噪声能有几个LSB。转换恰好位于代码边缘的模拟输入时，代码会在LSB位发生跳动。如果出现明显的码沿噪声，就应该对采样进行平均，这样可以有效地从转换结果中去除这种噪声。需要对多少个采样取平均？如果码沿噪声为2/3LSB RMS，这接近于4LSB P-P。那么要将噪声降低到1LSB，则需要对16次采样取平均（性能的改进正比于采样数的均方根）。

基准

采用内部或外部基准的ADC的一个最大潜在误差源是参考电压。很多情况下，内置于芯片内部的基准通常都没有足够严格的规格。为了理解基准所带来的误差源，有必要特别关注一下三项指标：温漂，电压噪声，和负载调整。

温漂

温漂是规格书中最容易被忽视的一项指标。下面的举例可以说明温度漂移是如何影响ADC性能的（图7）。对于一个12位转换器，要在整个扩展级温度范围（-40°C至+85°C）内保持精度，最大允许的温漂为4ppm/°C。不幸的是，没有任何一个ADC包含有这样高性能的片内基准。如果我们放松要求，将温度范围限制于10°C以内，那么12位ADC的参考电压最多允许25ppm/°C的温度漂移，这对于片内基准来讲仍然是相当严格的要求。即便进行多次样机测试也不能发现这种误差的严重性，因为所采用的元件通常都来自于同一批次。这样，测试结果不能反映规格书中的极端情况，这主要是由于制造工艺的变化而导致。

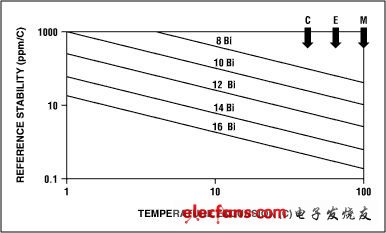

图7. 电压基准温漂要求和ADC分辨率的关系

对有些系统来讲，参考电压的精度不是一个大问题，因为温度被保持于恒定，避免了温度漂移问题。还有一些系统采用一种比例测量方式，用同一个信号激励传感器和作为参考电压，可以消除基准引起的误差（图8）。因为激励源和基准同时漂移，漂移误差相互抵消。

图8. 比例式ADC转换

在其它系统中，采用补偿手段消除基准漂移通常也很有效。另外也有一些系统并不关注绝对精度，而注重于相对精度。这样的系统允许基准随着时间缓慢漂移，同时又能够提供期望的精度。

电压噪声

另外一个重要指标是电压噪声。它通常规定为RMS值或峰–峰值。要估计它对于性能的影响，需要将RMS值转换为峰–峰值。如果一个2.5V基准在输出端具有500μV的峰–峰电压噪声（或83μV RMS），该噪声会带来0.02%的误差，或将系统性能限制于仅12位，而且这还没考虑任何其它的转换器误差。理想情况下，基准的噪声应该远低于一个LSB ，这样才不至于限制ADC的性能发挥。带有片内基准的ADC通常都不规定电压噪声，这样就将确定误差的任务留给了用户。如果你的设计没有达到预期性能，而你又正在使用内置基准，可尝试采用一个高性能的外部基准，这样你就可以确定造成性能下降的真正元凶是否是内部基准。

负载调整

最后一项指标是基准的负载调整。用于ADC的电压基准通常具有足够的电流可用于驱动其它器件，因此有时也被其它IC使用。其它元件的吸取电流会影响到电压基准，也就是说随着吸取电流的增大，参考电压会跌落。如果使用基准的器件被间歇性地打开和关闭，将会导致参考电压随之上升或下降。如果一个2.5V基准的负载调整率指标为0.55μV/μA，那就意味着当有另外一个器件吸取800μA电流时，参考电压将会改变多达440μV，这将带来0.0176%的误差（440μV/2.5V），或占去现有误差余量的几乎20%。

其它温度效应

接下来继续讨论温度相关的问题，另外还有两项指标通常很少有人关注，那就是失调漂移和增益漂移。这两项指标一般只给出典型数值，用户只能自己判断它是否足以满足系统要求。失调和增益的漂移可采用多种不同方法加以补偿。一个办法是仔细测出失调和增益漂移的完整数据，并在存储器中建立一个表格，然后随着温度的变化调节测量值。然而，这是一项繁重的任务，因为每个ADC必须单独补偿，而且补偿工序非常费时。第二个办法是只在温度发生显著变化时才执行校准。

对于那些只作一次性温度校准的系统，需要重点留意一下漂移指标。如果已校准了初始失调但温度又发生了改变，因漂移的关系又会引入新的误差，这使校准的效果被减弱。例如，假设在温度X下进行了一次转换。随后的某个时间，温度变化了10°C，又作了完全相同的另一次测量。两次读取的转换结果会有差异，这会使用户对系统的可重复性也就是可靠性产生怀疑。

有很多原因促使制造商没有给出最大界限。其中之一便是成本的增加。漂移测试需要特殊的平台，并且还要在测试流程中增加额外的工序（这将导致额外的制造成本），以确保所有器件不超出最大漂移界限。

增益漂移的问题更多，尤其是对于那些采用内部基准的器件。这时候，基准的漂移可以一并包含于增益漂移参数中。当采用外部基准时，IC的增益漂移一般比较小，比如0.8ppm/°C。这样，±10°C的温度变化将会造成±8ppm的漂移。举例来讲，12位性能等价于244ppm （1/4096 = 0.0244% = 244ppm）。因此，±8ppm的漂移所造成的误差远低于12位系统中的一个LSB。

交流特性

有些ADC只在输入信号接近于直流时能很好地工作。另外一些则能很好地处理从直流到Nyquist特频率的信号。仅有DNL和INL符合系统要求并不能说明转换器能够同样合格地处理交流信号。DNL和INL是在直流测试的。要掌握其交流性能就必须了解交流指标。在产品规格书中有电气参数表和典型工作特性，从中你可以找到有关交流性能的线索。需要考察的关键指标有信号–噪声比（SNR），信号–噪声加失真比（SINAD），总谐波失真（THD），以及无杂散动态范围（SFDR）。首先我们来看一看SINAD或SNR。SINAD定义为输入正弦波信号的RMS值与转换器噪声的RMS值（从直流到Nyquist特频率，包括谐波［总谐波波失真］成分）。谐波发生于输入频率的倍数位（图9）。SNR类似于SINAD，只是它不包含谐波成分。因此，SNR总是好于SINAD。SINAD和SNR一般以dB为单位。
