差分取样电路

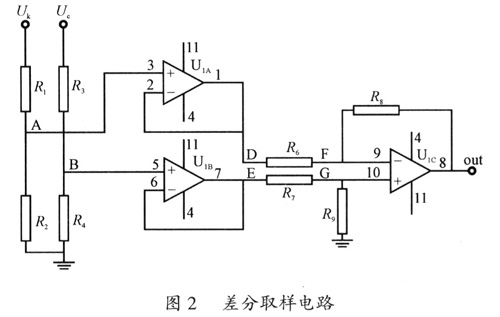

借助差分放大电路中将双端差分信号变换成单端信号的方法，可以将以阴极为参考的收集极电压转换为以地为参考的压差信号，原理如图2所示，R1、R2构成阴极分压取样电路，R3、R4构成收集极分压取样电路；图中Uk，Uc数值以地为参考。

　　从以上分析看出，图2电路在运放U1C输出端得到了与(Uc一Uk)成比例的输出电压，即将以阴极为参考的收集极电源电压转换成以地为参考的信号。该取样信号可以直接反馈到3525反相输入端，实现稳压控制；要使该电路调试方便，必须满足kl=k2=k，R6=R7=R8=R9，否则在运放输出端得到的信号可能是Uk而不是(Uc一Uk)的函数，直接结果是Uk的变化影响Uc，使得Uc电源很难单独调试。

　　用差分取样方式实现稳压控制，闭环时间短，可以适应多种用途，加电过程中防止瞬态冲击的方法在该电路中都可以使用，该电路的缺点是取样分压关系及减法器的几个电阻要求精度高，否则阴极电压会影响收集极电压。
