单片机及外围电路

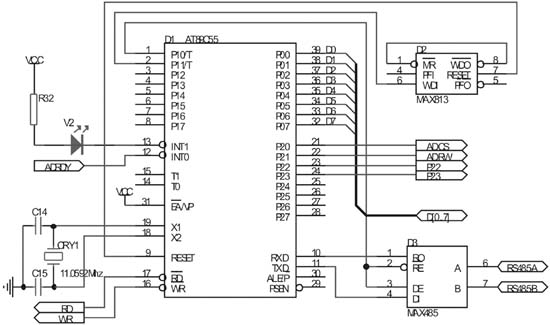

图5 单片机及外围电路

图5是单片机及外围电路，单片机选用ATMEL公司的AT89C55，内部带有20K字节的程序存储器，是整个故障检测电路的控制核心，它通过运行程序控制检测电路进行电压检测，将检测的结果进行初步处理，产生单元级故障表，送上级进行综合处理。集成电路D2(MAX813)是看门狗，主要功能是监视单片机程序的运行状态，如果程序跑飞超过1.6秒，看门狗就产生一个复位信号，对单片机进行复位，使程序重新进入正常步骤。集成电路D3(MAX485)是RS-485串行通信接口，它实现TTL电平与RS-485电平的相互转换，是检测电路与上级单元的通信接口。二极管V2是故障指示灯，当检测到电源故障时，点亮指示灯。
