利用串联输出电阻隔离容性负载电路

驱动容性负载

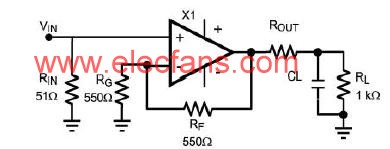

透过加入电阻（ROUT），几乎可以在放大器输出端上驱动任何数量的电容，而不会出现稳定性的问题，如图4所示。这是运算放大器常用的方法，对电压和电流回授放大器均可起作用。这种技术特别有用于当驱动高速模拟-数字转换器时。ROUT电阻安装在运算放大器和容性负载（ADC）之间。在电路板空间允许的情况下，电阻应要尽可能靠近放大器。
图5中的曲线表明了根据电容尺寸的不同而建议使用的ROUT的电阻值。该图是基于1k奥姆电阻负载而绘制的。如果RL小于该值，则ROUT也可以小于该值。另一种方法是将ROUT放在回授回路的内部（图中未标明）。您可以将RF连接到隔离电阻的输出端，而不是把RF连接在如图所示的ROUT和放大器之间。这样可以保持增益准确度，但是在其它应用例子中隔离电阻仍然会损失。我们应该了解这种方法确实有缺点。因为电阻和电容形成了一个低通滤波器，所以使用该电路会损失频宽。LMH6738的反应图表如下所示。正如看到的一样，无论电阻值为多少，电容越高，越难驱动和降低相应的频宽。

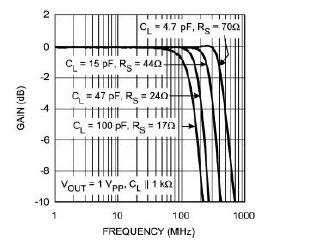

图6. 增益为2的情况下LMH6738的频率反应和容性负载
