生物取毒器，可供养蝎、养蛇专业户提取蝎毒、蛇毒等生物毒素时使用。该装置是采用低电压、弱电流来刺激生物体(蝎子、毒蛇等)，使其肌肉收缩，将贮毒器官中的生物毒素强制排出。

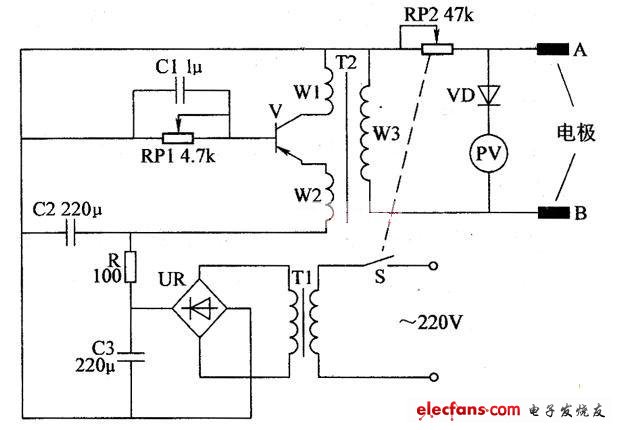

　　电路工作原理：本生物取毒器电路由电源电路、自激式间歇振荡器和输出电路组成，如图所示。

　　电源电路由电源开关S、电源变压器T1、整流桥堆UR、滤波电容器C2、C3和限流电阻器R组成。

　　自激式间歇振荡器由电容器C1、电位器RP1、晶体管V和脉冲变压器T2的W1、W2绕组组成。

　　输出电路由脉冲变压器T2的W3绕组、电位器RP2、二极管VD、电压表PV和电极A、B组成。

　　接通电源开关S，交流220V电压经T1降压、UR整流及C3、R、C2滤波后，为V的发射极提供直流工作电压，使自激式间歇振荡器振荡工作，在T2的W3绕组上产生的弱电流低频脉冲电压经RP2和电极A、B加在待取毒的生物体上，使其肌肉收缩，将贮毒器官中的生物毒素强制排出。

　　调节RP1的阻值，可改变自激式间歇振荡器的振荡频率。

　　调节RP2的阻值，可改变输出电压与电流的高低(用于蝎子取毒时，应将电压调在5V左右。电压过高，会导致蝎子的活动能力降低或休克而死)。

　　
