以电压控制频率之石英晶体振荡电路 - 数模混合 -

以电压控制频率之石英晶体振荡电路石英晶体振荡电路原本是频率不变化的振荡电路，但是在窄频带的ＦＭ通信机器范畴内，有时候需要略微改变频率。ＶＣＸＯ（Voltage Controlled X'tal

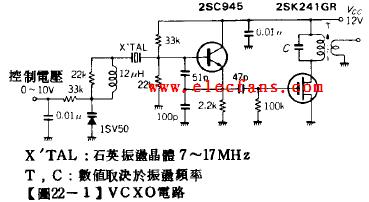

Oscillator）电路系将数１０μＨ之电感器Ｌ与石英振荡晶体串联，振荡出比标示频率值略低之振荡频率的方法，其变化的比例为１０ＭＨｚ相当於有１０ＫＨｚ左右之变化量。图２２－１系其电路图，在此电路中，石英振荡晶体与线圈及变容二极体串联系要以变容二极体的容量性电抗来抵消线圈的电感性电抗，也就是以电压的变化→变容二极体的容量变化→频率变化组成ＶＣＸＯ电路。２２ＫΩ与１２μＨ之线圈并联是要防止异常振荡，一般而言，石英振荡晶体与线圈的组合情形是很微妙的，所以要多加尝试方可得到最佳组合，在１０Ｋ型的基座（Bobbin）上卷绕线圈，然後测试之，也是一种方法。石英振荡晶体依其切割（Cut）方式之不同，振荡频率变化的情形亦不相同，在所测试的石英振荡晶体之中，以３８ＭＨｚ频带之ＣＢ无线电最适合。图２２－２系以标示频率３８.４１５ＭＨｚ之石英振荡晶体做基本波振荡ＶＣＸＯ电路之变容二极体控制电压及振荡频率的关系，大约只有１ＫＨｚ／Ｖ之变化，因此频率的变化量是不会很大的，虽然增大Ｌ值可以使变化范围加宽，但是会造成振荡不稳定之现象，所以只能做单频率之ＬＣ振荡器。
