收音、电视两用信号发生器电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

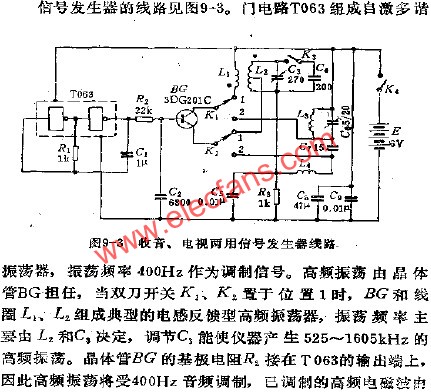

这里介绍的收音,电视两用信号发生器线路,它能产生465KHZ中频,525~1605KHZ调幅中波信号和49MHZ(1频道)电视信号,是爱好者检修电视机,收音机的得力助手.
