光电打靶器电路图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

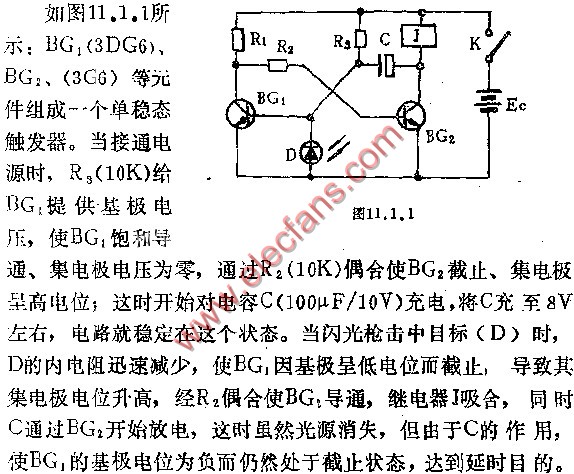

随着放电的进行,电容两端的电压逐渐下降,BG1的基极电压逐渐上升,最后使BG1再次导通、BG2截止,释放。

延时时间的长短由C的大小决定,C越大,延时时间越长。

图中D选用2CU型光敏二极管,也可用去掉管壳的3AX81型三极管代替;

J选用工作电压为6V,工作电流为15MA的小型继电器:BG1、BG2的B值应大于50;其它元件无特殊要求,R1:400K,EC:9V。使用时将光敏管用软线引出,固定在靶的适当部位。
