简单实用的抢答装置电路图 - 数模混合 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-29　
进入嵌入式论坛与网友讨论>>

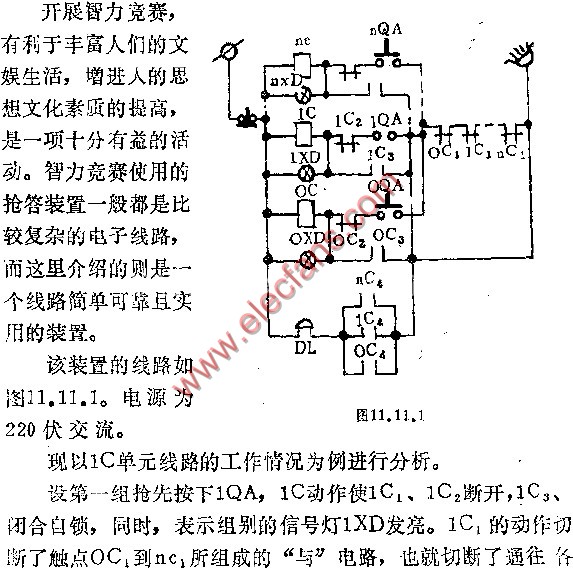

组起动按钮的主电路，IC2的动作制约其他接触器的动作，因为不设IC2的话，在IC3已闭合而IQA尚未放开情况下，若其他组按钮，其接触器仍可以从IC的自锁网络得电而动作，发生争执。OC4~NC4是作为接通蜂呜器的“或”电路。
