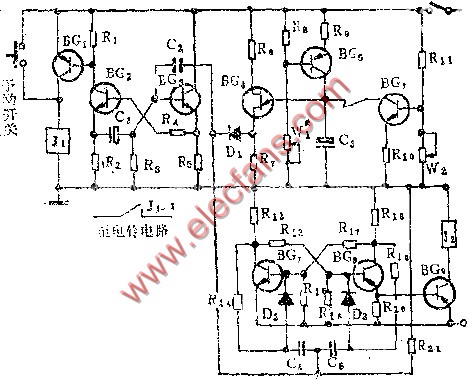

简易自动打铃装置电路图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-29

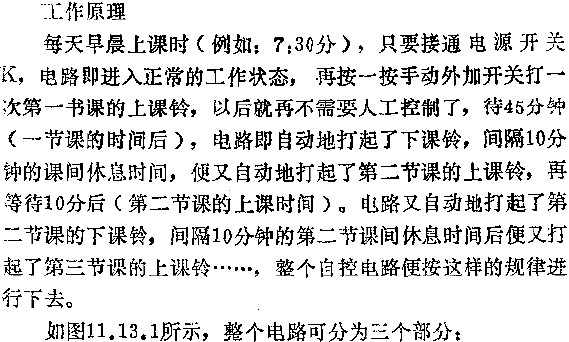

一、延时触发电路:由BG4、BG5、BG6组成、从电源开关接通起按照一定的时间隔时间发出一个个脉冲去控制其他部分。

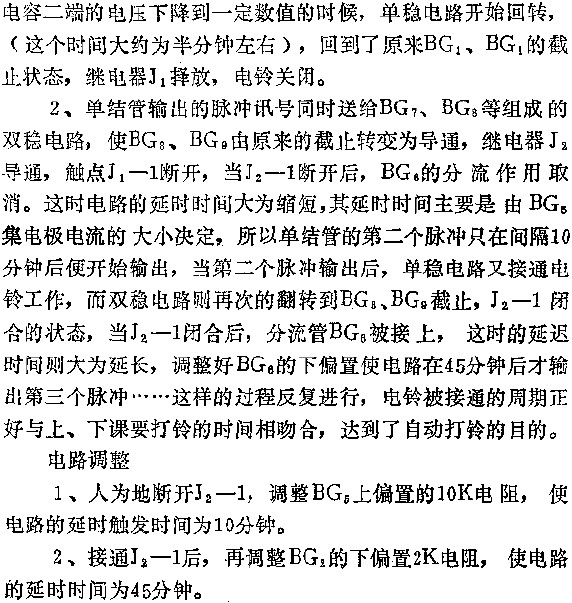

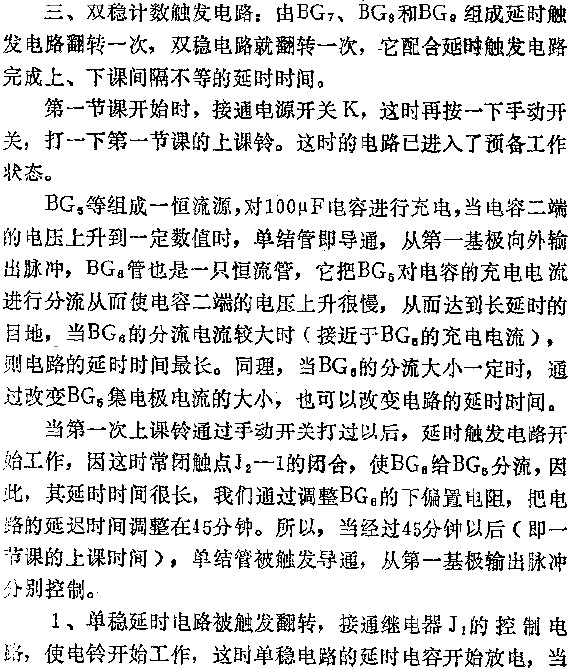

二、单稳延时电路:由BG2、BG3和BG1组成,它接受到触发电路送来的脉冲信号,自动翻转后接通控制电铃的继电器,使电铃工作,经过一定的延迟时间,又自动关闭电铃电源。
