3×4的矩阵键盘电路图及汇编语言源程序 - 数模混合 -

3×4的矩阵键盘通过并行接口芯片8255A与微机相连。8255A的A口定义为输出口，与键盘行线相连；B口定义为输入口，与键盘列线相连。设8255A  A口地址为40H，B口地址为41H，控制寄存器地址为43H。

               MOV  AL，82H
         OUT  43H，AL
BEGIN：MOV  AL，0
               OUT  40H，AL
WAIT :    IN    AL，41H
               AND  AL，0FH
  CMP  AL，0FH
  JZ    WAIT
               MOV  CX，7FFH
       L0： LOOP  L0
      ST： MOV   BL，3
               MOV  BH，4
               MOV  AL，0FEH
               MOV  CL，0FH
               MOV  CH，0FFH
L1： OUT  40H，AL
         ROL   AL
          MOV  AH，AL
          IN     AL，41H
          AND   AL，CL
          CMP   AL，CL
          JNZ    L2
          ADD  CH，BH
          MOV  AL，AH
          DEC   BL
          JNZ   L1
          JMP   BEGIN
L2：  INC   CH
           RCR   AL
           JC     L2
           MOV  AL，CH
          JMP   KEYTABLE

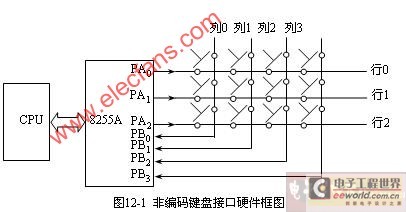

图12-1  非编码键盘接口硬件框图
