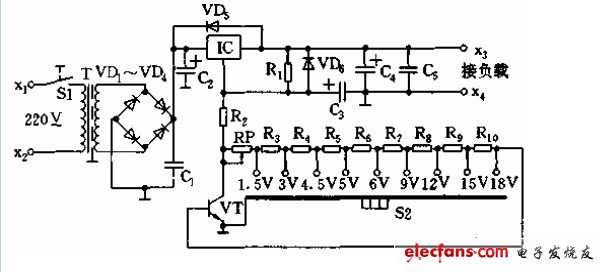

九档可调直流电源主要是由稳压三端可调集成块（m31）为核心元件，LM317可调端接有三家管VT.可调用电位器RP及电阻R3 R10，可以满足输出所需9种不同的电源电压。
制做时，变压器T可能利用12寸黑白电视机的电视机的电源变压器。亦可自行绕组，采用GEB22828硅钢片一次线圈用 0.7MM漆包线绕组158匝，这样变压器二次输出电压为25V交流电压。
稳压部分IC采用LM317稳压集成电路，通过拨动S2，可以再输出端X3,X4得到固定的九档直流电压。如果调整电位器RP，则可以在0至24V之间任意选择。图中R3至R10之值仅供参考。
为避免使用中转换开关S2出现暂时断开或接触不良，导致输出电压过高而损坏负载，这里设置了一只三极管VT。
