工程师STM32单片机学习基础手记(4):用PWM实现荧火虫灯（六） -

　　

　　DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

　　DMA_InitStructure.DMA_Priority = DMA_Priority_High;

　　DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;

　　以下是stm32f10x_dma.c中有关DMA的初始化设置代码

　　tmpreg |= DMA_InitStruct-》DMA_DIR | DMA_InitStruct-》DMA_Mode |

　　DMA_InitStruct-》DMA_PeripheralInc | DMA_InitStruct-》DMA_MemoryInc |

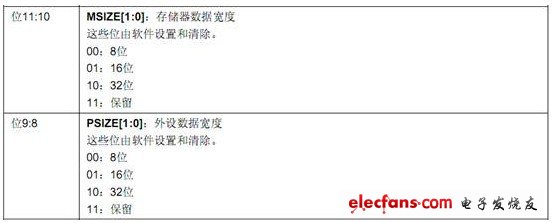

　　DMA_InitStruct-》DMA_PeripheralDataSize | DMA_InitStruct-》DMA_MemoryDataSize |

　　DMA_InitStruct-》DMA_Priority | DMA_InitStruct-》DMA_M2M;

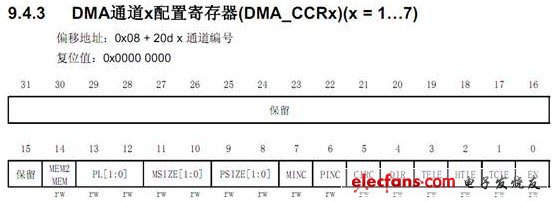

　　/* Write to DMAy Channelx CCR */

　　DMAy_Channelx-》CCR = tmpreg;

　　/*--------------------------- DMAy Channelx CNDTR Configuration ---------------*/

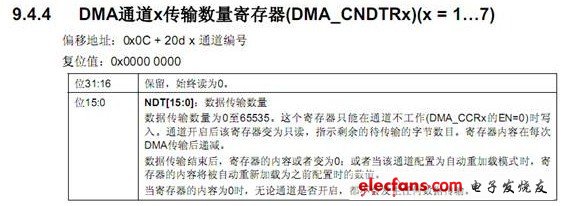

　　/* Write to DMAy Channelx CNDTR */

　　DMAy_Channelx-》CNDTR = DMA_InitStruct-》DMA_BufferSize;

　　

　　/*--------------------------- DMAy Channelx CPAR Configuration ----------------*/

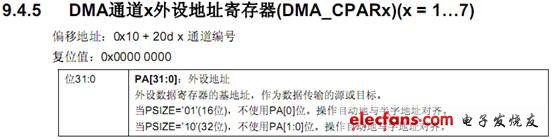

　　/* Write to DMAy Channelx CPAR */

　　DMAy_Channelx-》CPAR = DMA_InitStruct-》DMA_PeripheralBaseAddr;

　　

　　/*--------------------------- DMAy Channelx CMAR Configuration ----------------*/

　　/* Write to DMAy Channelx CMAR */

　　DMAy_Channelx-》CMAR = DMA_InitStruct-》DMA_MemoryBaseAddr;

　　//内存地址送入CMAR寄存器

　　

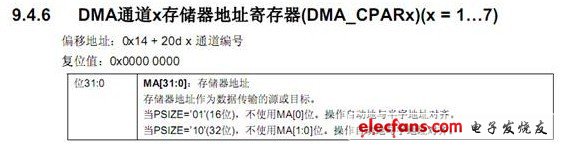

　　说明：这个图从PDF截下来，图中那个DMA_CPARx写错了，应该是DMA_CMARx

　　------------------------------------------------------------------------------------------

　　再来看一个DMA的例子

　　/* DMA1 Channel5 configuration ----------------------------------------------*/

　　DMA_DeInit（DMA1_Channel5）;

　　DMA_InitStructure.DMA_PeripheralBaseAddr = （uint32_t）TIM1_CCR1_Address;

　　DMA_InitStructure.DMA_MemoryBaseAddr = （uint32_t）ADC1_DR_Address;

　　DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;

　　DMA_InitStructure.DMA_BufferSize = 1;

　　DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

　　DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;

　　DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

　　DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;

　　DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

　　DMA_InitStructure.DMA_Priority = DMA_Priority_High;

　　DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;

　　DMA_Init（DMA1_Channel5， &DMA_InitStructure）;

　　/* Enable DMA1 Channel5 */

　　DMA_Cmd（DMA1_Channel5， ENABLE）;

　　还有一些目前暂时还没有去搞清楚的，比如中断处理等，等到需要时再看吧。
