6-8W双音频功率放大电路HA1394 - 数模混合 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-30
| HA1392是双6-8W音频功率放大集成电路，是日本日立公司生产的产品，当Vcc=25V RL=8Ω时，输出功率每声道为8.2W，THD=15%。适合于组合式立体声音响系统和电视音频放大，HA1394为12引线单列直插式塑料封装结构，外形如图1。 |
 电路特点：[1].双音频功率放大：7-8.2W/每声道。 [2].外接元件少（电容11个，电阻6个）。 [3].工作电源电压宽，18-35V。 [4].噪声小，失真低。 [5].内有过热保护电路。 |
 |

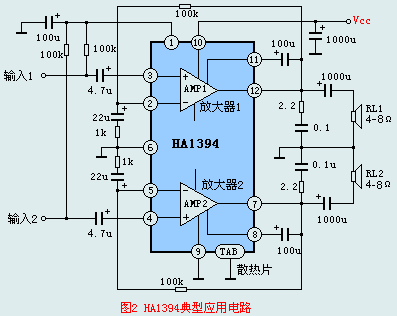

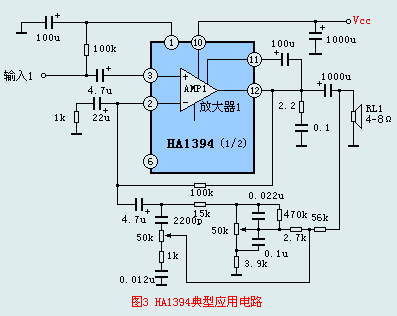

| [5].输出功率大，在4Ω负载时，12V电源每路可输出4.3W功率，15V电源每路可输出6.8W功率（THD=10%）。 [6].内部设有热保护电路。 典型应用电路及电器参数：HA1394由两个独立的功率放大器组成，其典型的应用电路如图2，3所示。 |
| HA1394电气参数 | |||||||||
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 | |||
| 静态电流 | IQ | Vin=0V（双路） | - | 80 | 150 | mA | |||
| 输入电阻 | Rin | f=1kHz | - | 100 | - | kΩ | |||
| 电压增益 | Gv(dB) | f=1kHz | - | 40 | - | dB | |||
| 电压增益差 | ΔGv(dB) | f=1kHz | - | - | 1.5 | dB | |||
| 单声道输出功率 | Pout | RL=8Ω,THD=5% | 7.0 | 8.2 | - | W | |||
| 总谐波失真 | THD | Pout=1W,f=1kHz | 0.04 | 0.8 | - | (%) | |||
| 噪声输出 | NO | Rg=10kΩ,BW=20Hz-20kHz | - | 0.22 | 1.0 | mV | |||
| 串音 | C.T | f=1kHz,Rg=600Ω | 50 | 62 | - | dB | |||
| 电压增益比 | SVR | f=100Hz,Rg=600Ω | 45 | 57 | - | dB | |||
| 频响 | fL fH |
ΔGv=-3dB 低 f=1kHz 高 |
- - |
40 80 |
- - |
Hz kHz | |||
| HA1394极限参数 | |||||||||
| 参数名称 | 符号 | 极限值 | 单位 | ||||||
| 电源电压 | Vcc | 35 | V | ||||||
| 单声道输出电流 | To(peak) | 4.5 | A | ||||||
| 耗散功率 | PT | 15 | W | ||||||
| 结温 | Tj | 150 | ℃ | ||||||
| Topr | 工作温度 | -20-+70 | ℃ | ||||||
| 储存温度 | Tstg | -55-+125 | ℃ | ||||||
 |
 |
| 注：电源接通后，连接扬声器时，可加两只220Ω电阻作输出电容的充电回路，以保护集成电路。 |
