四路遥控器接收电路 - 数模混合 -

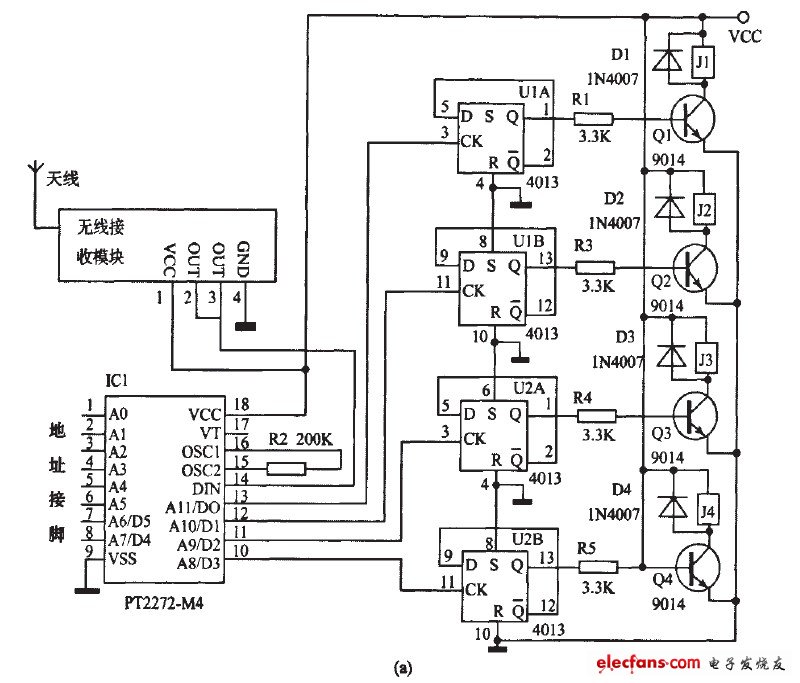

该部分电路主要由315MHz无线数据接收模块、解码集成PT2272,D触发器4013和继电器电路组成。315MHz无线数据接收模块有超再生式接收模块和超外差式接收模块两种，超再生和超外差电路性能各有优缺点。超再生式接收模块接收灵敏度为-105dBm,抗干扰能力差，频率受温度漂移大，采用带骨架的铜芯电感将频率调整到315MHz后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。超外差式接收模块抗干扰能力较强，自身辐射极小，背面有网状接地铜箔屏蔽，可以减少自身振荡的泄漏和外界干扰信号的侵入;输出端的波形在没有信号时比较干净，干扰信号为短暂的针状脉冲，不象超再生式接收电路会产生密集的噪声波形，但近距离强信号时可能有阻塞现象。四路遥控器接收电路:
