使用氖灯的单键触摸开关电路图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-30

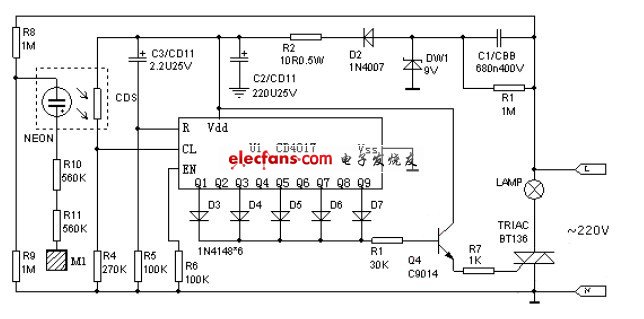

一、电路工作原理

接通电源后,因C3、R5 的微分作用,CD4017 自动复位清零,插座为断电状态。当人
手触摸M1 后,氖灯发光, CDS 的阻值减小使U1 的CL 端变为高电平, Q1 由此输出高电
平,使TRIAC 导通点亮灯泡。当人手再一次触摸M1 后,U17 计数一次,Q1 变为低电平,
Q2 输出高电平,依次类推,从而实现触摸开关功能。市电两输入线分别通过R8、R9 接至
触摸电路,因此安装时无需区分相线、零线。CDS 的亮阻为20K,暗阻大于2MΩ。

二、元器件选择与调试
IC 选用CD4017 集成电路;可控硅选用BT13;VT 选用9014,C1 选用耐压值为400V
的聚丙烯电容器;C2、C3 均选用耐压值为25V 的铝电解电容器,DW1 选用1W、9V 的硅
稳压二极管。电阻选用1/4W 或1/8W 金属膜电阻器或碳膜电阻器。电路安装完成后,只要
线路正确,一般无需调试即可正常使用。
