自动照明电路原理图 - 数模混合 -

来源：网络用户发布，如有版权联系网管删除　2018-09-30　

进入嵌入式论坛与网友讨论>>

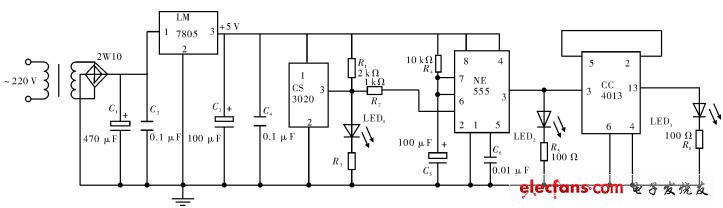

下图是由直流稳压电源、霍尔传感器、单稳态触发器和D触发器组成deep开关门自动照明电路。设计实现当有人推门而入时，室内照明灯会自动亮起；当有人推门而出时，照明灯会自动熄灭的控制功能。

图开关门自动照明电路原理图
