集成低功耗输入驱动器和基准电压源的16位6 MSPS SAR ADC系统（二
来源： 网络用户发布，如有版权联系网管删除 2018-09-30
电路评估与测试
我们开发了 EVAL-AD7625EDZ 评估板来评估和测试 AD7625 ADC。为了测试图1所示的电路，我们用两个 ADA4897-1运算放大器代替两个 ADA4899-1 运算放大器（U13、U14）。
有关详细的原理图和用户指南，请参考 EVAL-AD7625EDZ文档。该文档描述了如何进行本电路笔记所述的交流测试
请注意，输入放大器的+7 V和2 V电源从外部双电源连接到 EVAL-AD7625EDZ板。
测试设置的功能框图如图4所示，而评估板的照片如图5所示。
设备要求
为测试该电路，需要如下设备：
EVAL-AD7625EDZ 改进型评估板（包括软件和7 V直流壁式电源适配器）
EVAL-CED1Z 转换器评估和演示平台电路板
一个低失真信号发生器，如Agilent 81150A或Audio PrecisionSYS2702
带USB 2.0端口的PC，运行Windows XP、Windows Vista或Windows 7（32位或64位）
7 V直流壁式电源适配器（包括在评估板中）
外部+7 V和2 V直流电源，电流为50 mA

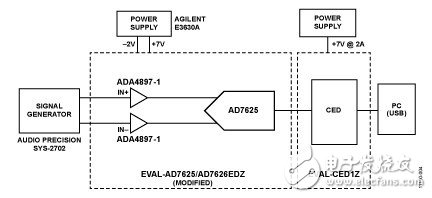

图4. 测试设置功能框图

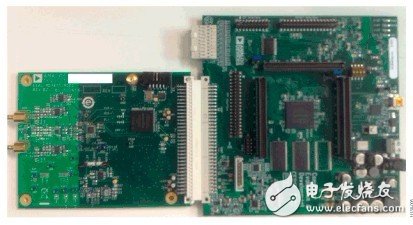

图 5. 经过修改的EVAL-AD7625EDZ电路板，连接至EVAL-CED1Z电路板
