MAX6618 PECI至I2C转换器 - 数模混合 -

概述

PECI至IC转换器MAX6621提供了一种高效、低成本的PECI至SMBus/IC协议转换方案。PECI兼容的主机可以直接从多达4个PECI使能的CPU读取温度数据。

IC接口提供一个独立的串行通信通道，用于在多主系统或多从系统中与外围设备同步通信。该接口允许最高400kbps的串行数据速率。

MAX6618工作于+3.0V至+3.6V电源电压范围和-20°C至+120°C环境温度范围。

关键特性

400kbps IC兼容2线串行接口

+3V至+3.6V电源电压

PECI 1.0兼容端口

PECI至IC转换

可编程温度偏移

工作温度范围：-20°C至+120°C

逻辑电平以PECI电源输入VREF为参考

IC总线锁死超时自动复位

无铅、10引脚MAX封装

图表

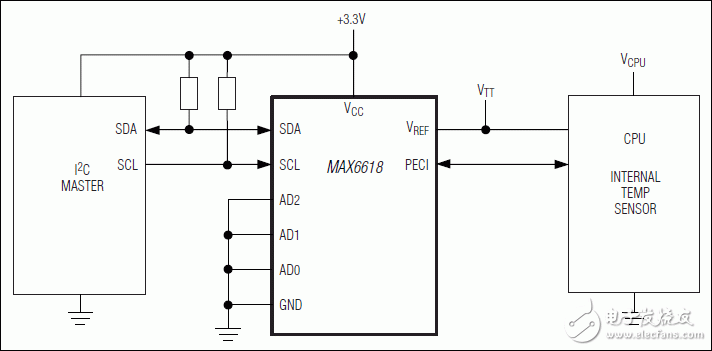

典型应用电路
