ICL7135 信号采集传输电路

　　本电路由一个小型集成电路来实现，采样后的信号经过电位器送到ICL7135 进行处理，将处理后信号直接送到单片机最小系统。ICL7135 量程为0～2V，基准电压由MC1403 输出（2.5V）分压获得1V 电压。

　　HC240 是八位缓冲线/线驱动器，内含八个具有三态输出反相缓冲器。三态输出的反相缓冲器，输出允许控制端（ENA、ENB），每一个EN 控制四个缓冲器，1A、2A 数据输入，1Y、2Y 输出。输出分别送出个、十、百、千、万位。

　　HC157 是四路二选一开关，1 为选择输入端，S 为低电平时，选择A 输出；S 为高电平时，选择B 输出ICL7135 的BCD 码的位选通输出端D1-D5 分别接8 位可编程逻辑接口电路8255的PA0～PA3 和PB0～PB4。CPU 可读取各个位的状态并判断，从而在ICL7135 的B1～B8 输出端读取BCD 数据。ICL7135 信号采集传输电路如图3 所示。

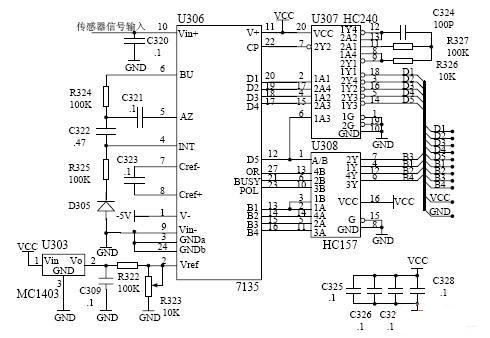

图3 ICL7135 信号采集传输电路
