三运放IA可以通过差分放大器周围完全匹配的电阻获得较高的共模抑制，但这种IA的反馈架构会大大降低交流CMRR。为克服这些缺点，业内开发出了另一种IA架构，例如：双gM间接电流反馈方案(图4)，获得了极大地成功。

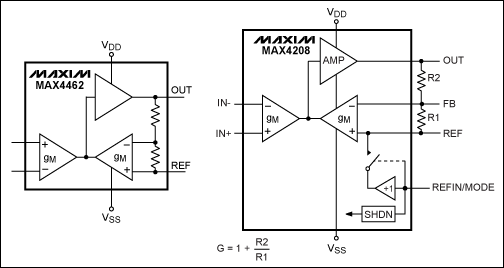

图4. 采用间接电流反馈架构的IA
这种架构由两个完全一致的跨导放大器和一个高增益放大器组成。两个完全一致的放大器具有相同的gM，在输入端可以获得相同的差分电压，因此，输出电压取决于电阻分压比Rf/Rg。输出共模电压由REF引脚的电压设定。输入gM放大器具有固有的共模电压抑制功能，使放大器具有极高的直流和交流CMRR。
间接电流反馈IA架构即使在输入共模电压等于负电源电压时，也能实现满幅输出。因此，这种间接电流反馈IA的工作范围要比三运放IA架构宽得多。Maxim的MAX4460/MAX4461/MAX4462和MAX4208/MAX4209即为此类IA产品。
