ADSL数据语音分离器 - 数模混合 -

一款市售ADSL数据语音分离器(同时连接电脑与电话机.可边打电话边上网)，售价6.8元.拆开一看，线路极简单，稍作改进后公布于此，供爱好者自制。

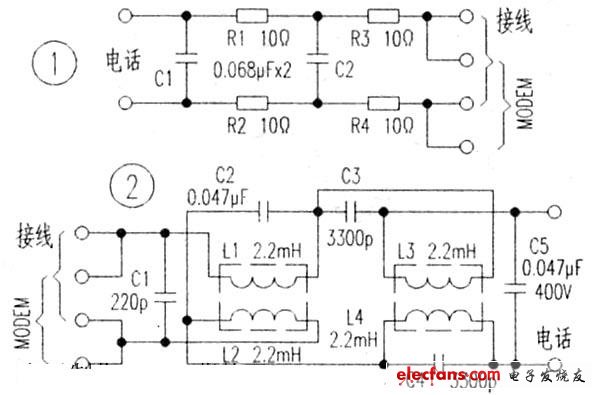

　　这是一款RC结构的电路(见图1)，已改进，与市售略有不同。另外，再提供一款LC结构的电路，供爱好者参考(见图2)。LC组合的数据语音分离度更高，上网更加稳定，不易掉线，电话的音质也更好。选用电容元件时注意耐压应大于400V。
