连续脉冲发生器电路图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-30

连续脉冲发生器

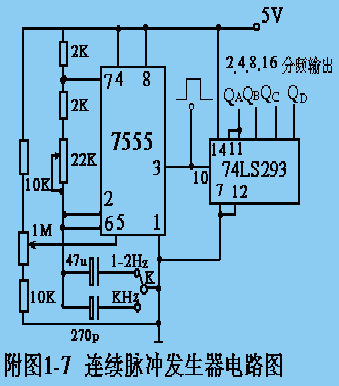

    它是一个基本多谐振荡器。电路如附图1-7所示。通过转换开关“K”的转换,能产生1~10Hz及20~150KHZ左右的脉冲信号,脉冲频率和宽度在上述范围内连续可调。脉冲主频信号在输入(出)插孔板上输出,在主频信号的左边插孔可输出主频频率的2、4、8、16的同步分频信号,连续脉冲发生器的电源内部已连通。
