广告彩灯电路原理图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-30

1、每个 8050 三极管可以驱动十二个到二十四个发光二极管。如果 Q1、Q2 改成 9013,则驱动的发光二极管数量减半。只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。可以将发光二极管接成需要的图案,表达设计者的意图。

  2、彩灯闪烁的周期是:T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择 R1,R2,R3,R4,C1,C2 的参数。调节电位器 R1、R2 的大小,可以改变闪烁速度。

  3、电压过高会烧坏发光二极管。工作电压从 3v 开始调大,当提供的电源电压高于 5v 后应当串入一个 2.2~27 欧姆的电阻作为限流电阻,以免烧坏发光二极管。

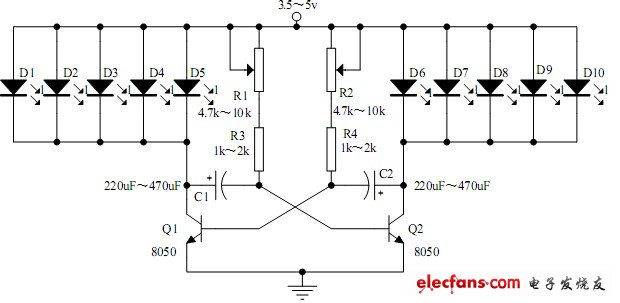

广告彩灯电路原理
